钢结构安装垂直度、水平度不达标危害大，一文讲透调整要求

在钢结构安装事故里头，占比超过50%的倒塌或者倾覆出现，根子在于这样几句话，垂直度没调整到合适位置，水平度未能调整妥当，然后就胆敢强行焊接固定住。

你翻一翻那些让人心惊的事故通报：

2024年，在常熟的某公司的精工车间内，钢结构平台的施工未依照设计图纸来进行，B6柱周围楼面的钢板忽然间发生塌陷，进而引发了联锁式坍塌情况，导致3人死亡，造成直接经济损失552万元，事故调查之后发现，大量梁柱的截面以及钢材牌号和设计图纸不一致，就连垂直度方面，材料也都换成了次品。

存在着更为普遍的状况，钢柱立起来的时候歪了半公分，工人声称“焊完拉一拉就正了”。钢梁出现一头高一头低的情形，焊工直接运用火焰烤使其变形来凑合。甚至柱底板悬空1公分，下边塞了块铁片就当作垫实了……

好些老板以及带班持有这样的想法：“钢结构呀，稍微存在一些偏差是正常的状况，大致差不多就可以了。”。

错得离谱至极，GB 50205当中明确记述了，单层钢柱垂直度存在偏差，其具体要求是不超过H/1000，并且，最大不得超过25mm，你所臆想认为的“差不多”这种情况，极有可能相差出一条人命来。

此文具备全面的规范性，涵盖完整的数据，拥有十足实操性，将钢结构在完成安装之后的垂直度以及水平度调整方面的要求阐述得彻底明晰。无论是身为项目经理的人士，抑或是担当安装队长的人员，又或者是司职质检员的从业者，只要读过之后，便能够即刻拿着经纬仪奔赴现场，对于那些超出标准的情形统统进行返工处理。

一、先懂底线：4 个安装偏差参数决定钢构生死

按照GB 50205 - 2020当中的第11章，那个叫做 “钢结构安装工程” 的部分：

1. 钢柱垂直度（歪了就完了）

例如：10 米高的钢柱，允许偏差 ≤ 10mm；

且最大值 ≤ 25mm

单节柱的垂直度偏差，要小于或等于柱长 Hc 除以 1000 的数值，并且，该偏差还要小于或等于 10 毫米。

整个的垂直度偏差，小于或等于建筑总的高度的二千五百分之一和十毫米相加的结果，并且，小于或等于五十毫米。

严禁出现以下情况：

为什么垂直度要求这么严？

柱子出现了歪斜的情况，其受力状态不再是轴心受压，转而变成了压弯构件。原本具备承载50吨能力的柱子，当歪了2公分时，其承载力有可能就只剩下30吨了。再加上设备、风荷载以及地震力等因素，随时都有被压溃的风险。在5・25常熟坍塌事故里，柱子压根就没按照图纸进行施工，其垂直度偏差程度可想而知，最终导致了3条人命丧失。

2. 钢梁水平度（一高一低全是坑）

考察测算方式：将水准仪放置于梁的两端以及跨中点处，进行相关操作，若所读取的数据之间的差值未超出十毫米，则判定为符合标准。要是该差值超过了十毫米，那么就不得不增添垫片或者对支座的高度加以调整。

3. 柱底板与基础接触面（悬空就是悬命）

现场常见这般情形，柱底板被放置上去后，四个角之中有三个角处于悬空状态，随后往缝隙里面塞入一块废钢板，这被称作是“垫了个寂寞”。在受力之后，垫片被压碎，柱子下沉了5mm，顶上的梁随之歪斜。

4. 地脚螺栓预埋偏差（基础歪了，柱子怎么正）

到底为何会如此严格呢？预先埋设的螺栓出现了歪斜的情况，进而使得柱底板歪斜变形，柱子也随之发生了歪斜现象。你去调整缆风绳，能够把柱顶拉至正位，然而柱底始终处于歪斜状态，这被称作“根部缺陷”，根本无法改变。

二、钢结构安装两步调整法（粗调 + 精调，一步不能省）

众多工人一开始就拿着缆风绳用力猛拉，或者采用千斤顶使劲硬顶。这并非称作调整，而是叫做蛮干行为。

第一步：测量摸底（先摸清底牌）

先用仪器把现状摸清楚：

查看一下是否对照规范：处于允许范围里边的，保持不动；超出差值的那种，坚决得调整。在数据尚未获取到手的状况下就盲目地进行调整，结果是越调整越发混乱无序。

第二步：钢柱垂直度调整（先粗后细）

粗调（就位时做）：

精调（就位后做）：

多层钢结构那可得格外小心着些：每一层都要单独进行调试，可千万别存有那种“这层出现偏差了，下一层再把误差找回来”的想法，因为那样只会导致偏差变得越来越大。每过两三层就得开展一次整体的复测工作，并且要及时进行修正处理。

第三步：钢梁水平度调整（看准了再垫）

钢梁不平，最常见的原因是两端支座高度不一致。

处理方法：

主次肋梁的先后顺序具备不容忽视的重要性，先是主梁而后才是次梁，先是中间部分而后是两端部分。当主梁达到调平状态之后，次梁便凭借主梁所达到的这种状态作为标准来实施找平行径。

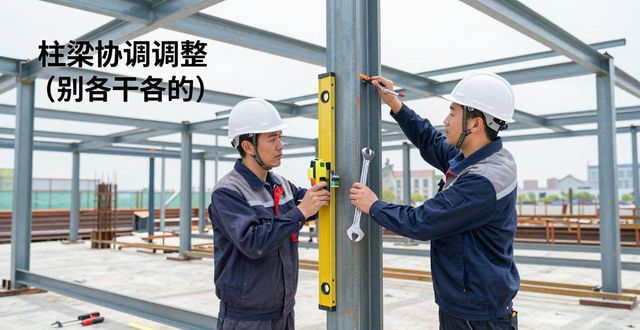

第四步：柱梁协调调整（别各干各的）

这可是那种极其容易踩进去的坑，你呢，是一根一根柱子去单独进行调试，每一根调试完了之后都是那种挺直的状态，然而，等到钢梁装上去之后哦，一拉加上那就伴有一定拽力的情况下，柱子又变得斜歪不正了。

正确做法：

所有柱子粗调一次，之后进行上梁，而后初步固定柱，接下来柱和梁一同精调（以主要轴线的柱子作为标准，其他的依照它来进行），所有临时支撑，即缆风绳、千斤顶、临时撑杆，都必须要等到永久连接全部完成，结构自身稳定了才可以拆除，第五步：最终复核（不要着急收工）。

最后一步很多人省略了：间隔 24 小时以上再测一次。

为啥呢？究其根源在于焊接时产的收缩，温度出现的变化，再加上施工期间临时堆放呈现的荷载，这些悉皆有可能引发全新的变端。两次进行测量得出的结果保持一致，如此这般才算是真正调试妥当。

把所有数据都记下来呀：记原始偏差这个数据，记调整方法这个点，记每次测得的结果这项内容，还有记最终验收值这一部分，要写得清清楚楚地用以存档。这可不是走走形式而已，是假设万一哪里出了问题能够据此找到原因所在。

三、百分之九十的工地，都存在着正在犯的四大导致严重后果的安装方面的违规情况，其一，柱底板处于悬空状态，却没有进行垫实处理，而是直接对其浇灌二次灌浆。

在一些工地当中，存在这样的情况，柱底板放置于基础之上，其底部处于凭空悬着 5mm 的状态，随后便径直将浇灌料灌注进去了。

结果是，灌浆料收缩之后，柱子处于悬空状态的角依旧是悬空情形，在受力之时，灌浆料被压碎，柱子出现下沉，下沉幅度在五至十毫米之间，顶上的钢梁随之发生歪斜，可以是整体受力形成了重新分布的状况。

对的处理办法：运用楔铁或进行调整螺母的硬垫实操作，要保证底板跟基础的接触比例大于等于百分之七十五，之后再开展封模灌浆工作。

2. 钢柱垂直度超差，用梁硬拉强行对口

这是最容易出大事的操作。

结果是，很差劲的柱子与梁硬是焊接到一块儿，梁因遭受外力而被迫产生弯曲，应力全部被锁定在了焊缝当中。一旦施加荷载，应力便会释放出来，焊缝马上就会崩开，或者柱子会突然失去稳定状态。这并非仅仅是焊接方面出现的事故，而是一连串的坍塌情况。

常熟发生的5・25事故，那可是个极其惨痛、犹如鲜血淋漓般的实例，施工过程存在着不合规范的情况，还进行了偷工减料，出现柱子截面不符合要求以及钢材牌号不合格的状况，最终导致了3条人命丧失，造成了552万元的损失。

3. 钢梁水平度超差，直接用火焰烤变形找平

有的工人在梁的下翼缘用烤枪加热，烤到梁拱起来，以为能调平。

导致的结果是：钢材在局部区域遭受到热的影响，其金相组织产生了改变，进而使得强度以及韧性出现下降的情况。而你曾经进行烘烤的那个地方之处，将会成为下一个出现断裂的源头那儿。

正确的做法是，采用垫片去寻找高差，要是垫片不够用，那就表明支座标高出现了错误，需要返工。

4. 地脚螺栓预埋歪了，用气割扩孔 “补救”

柱底板孔对不上螺栓，不返工预埋件，直接用氧气切割把孔扩大。

结果是，螺栓位于孔中能够产生晃动，柱子并未达到精确就位，施工期间所出现的偏差全部被“吸纳”了。最终，垂直度超出了规定范围，荷载传递的路径并不明确。

当预埋件偏差超出允许值的时候，正确的做法是，由设计单位给出诸如将加大底板以及加焊钢板之类的加固方案予以加固，并且严格禁止私自进行扩孔操作。

四、专业总结

单层柱垂直度：H/1000，且≤25mm

钢梁水平度：L/1000，且≤10mm

柱底板接触面：≥75%

调整后 24 小时再复核

1. 钢柱垂直度（经纬仪，两个方向）

2. 钢梁水平度（水准仪，多点实测）

3. 柱底板与基础间隙（塞尺量，超 1.5mm 必须垫）

4. 地脚螺栓外露丝扣（2～3 扣，卷尺看）

你马上迎面回击道，“完成焊接进行拉直操作变出来的可是应力啊，可不是柱子呢。是应力到底在何处，这里裂纹就会出现在哪里，并且相关灾难也紧接着在哪里冒头”。

你去告诉给他，说，常熟当地具备老板身份的那个人想法也是如此这般，当下人处于看守所这个地方，其所在公司已经赔付了五百五十二万这个金额。你算计一下购买一台经纬仪所需要的费用是多少。

钢结构建筑并非积木呀，积木放歪推倒能重来 ，钢结构建筑不一样 ，钢柱倘若歪了 ，那摧倒掉的是整个一栋楼 ，位于这楼底下说不定还存在着些人呢。

国家规定所允许存在的那一点点偏差，乃是焊接方面、温度因素以及制造期间误差的合法合理积累，并非属于你偷懒的托词。将每一根柱子都调整到了规范范围内部，这是从事工程工作之人的底线所在。
