通风空调工程、设备安装质量流程标准化图

风机盘管安装

1、风机盘管的支管应在主管的上方，开口应在主管的中上部呈45°角。从主管引出的支管应一次性翻起到位，水平稍微向上（坡度1%以上）与风机盘管供回水管接口连接。 它们不应再次调高或调低。

2、风管盘管的吊架应牢固、垂直，与设备吊架孔位一致。 对于大风量风机盘管、噪声要求高的钢结构屋面风机防水施工节点图，可根据需要加装弹簧减震器。

3、风机盘管常规连接方式：供水方式为：①-闸阀，②-过滤器，④-金属软管（L=250mm）。 回水为①-闸阀、③-电动二通阀（垂直向上）、④-金属软管（L=250mm）。阀门组件靠近设备安装，便于统一设置检查口。

4、风机盘管阀组应设有独立的吊架

5、风机盘管安装时顶部应水平，保证冷凝水盘坡度正确，无倒坡。盘管冷凝水管采用L1=150mm长透明软橡胶连接管道

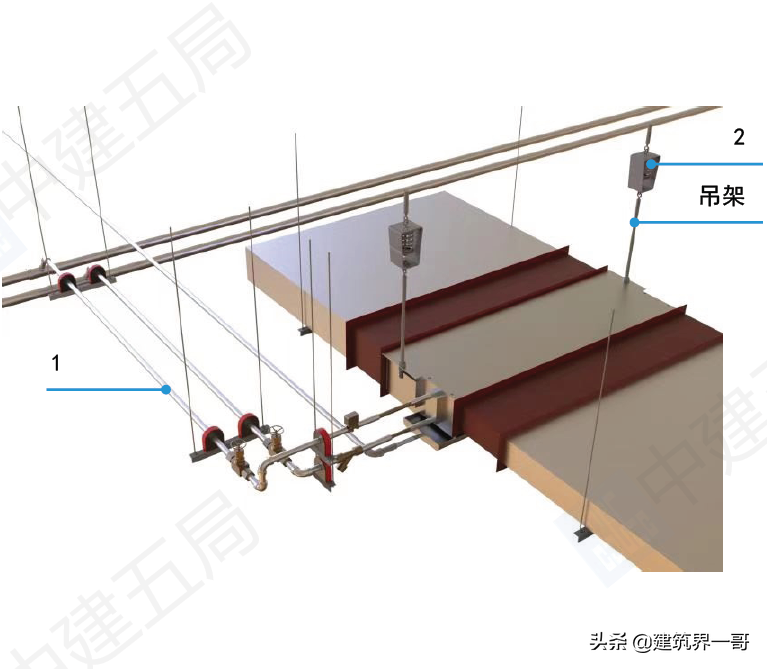

风机盘管安装等轴测图

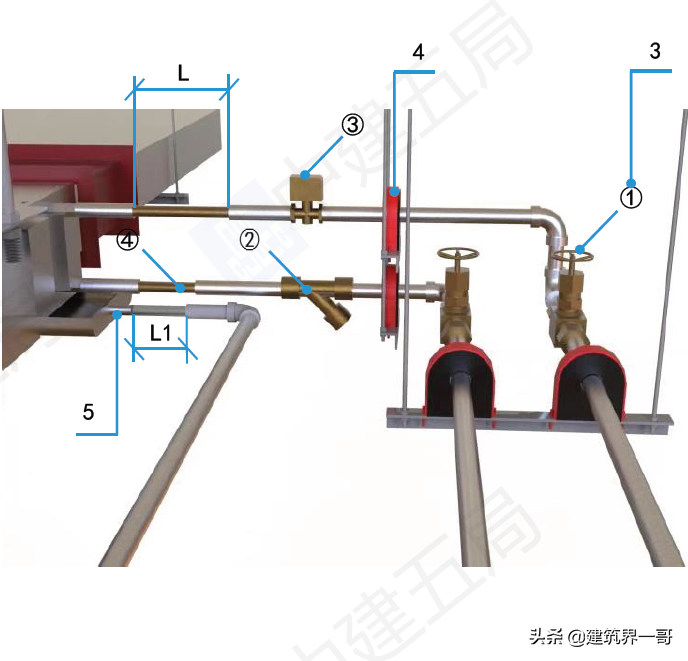

风机盘管安装局部图

冷却塔安装

1、冷却塔进、出口管道应在冷却塔接口处设有固定支架，防止管道重量过大压在塔壁上，造成冷却塔损坏。

2、冷却塔应水平安装。 单台冷却塔水平度、垂直度允许偏差为2/1000。 同一冷却水系统安装多台冷却塔时，各冷却塔水面高度应一致，高度差不应大于30mm。

3、冷却塔的基础在确定冷却塔的规格、型号、品牌后，应根据厂家的样品数据进行施工； 基础尺寸、标高、强度应符合要求。 基础高度应根据管道安装要求确定。施工过程中不得破坏原有屋面防水结构。

4、冷却塔与基础接触点找平后钢结构屋面风机防水施工节点图，安装减振装置，并用设备和地脚螺栓将减振装置固定。

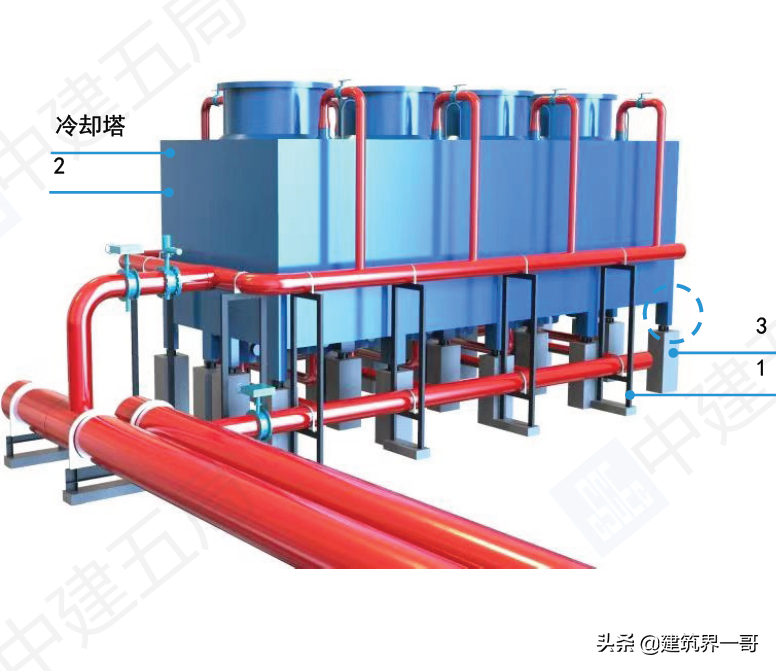

冷却塔安装等轴测图

冷却塔安装局部图

制冷机组安装

1、制冷机组常规连接方式：进水侧（根据水流方向）：④-蝶阀、③-Y型过滤器、②-橡胶软接头； 出水侧：②-橡胶软接头，①-电动阀，④-蝶阀。大小头（如有），水平管接在顶层，⑤-排水管，系统最低点，排入附近排水沟

2、设备安装前应将其基础的尺寸、强度、平整度、排水沟等进行验收。 弹簧减震器的型号、定位尺寸、可选数量等参数必须由制造厂技术人员准确计算并经设计单位确认。 机组纵向、横向水平偏差不大于1/1000

3、设备管道及部件应单独设置，并用吊架支撑。 单元设备不应承受管道、管件、阀门的重量。

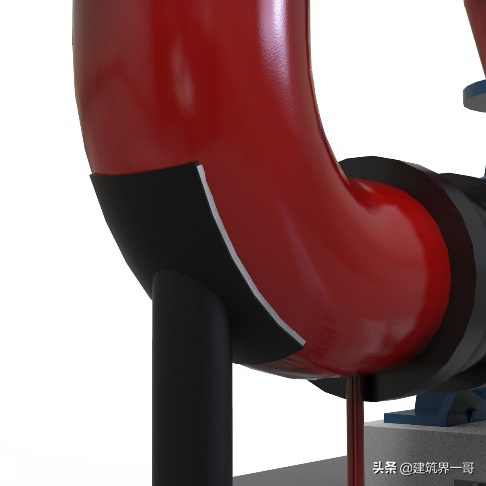

4、设备管道出口弯头底部安装落地式支架。

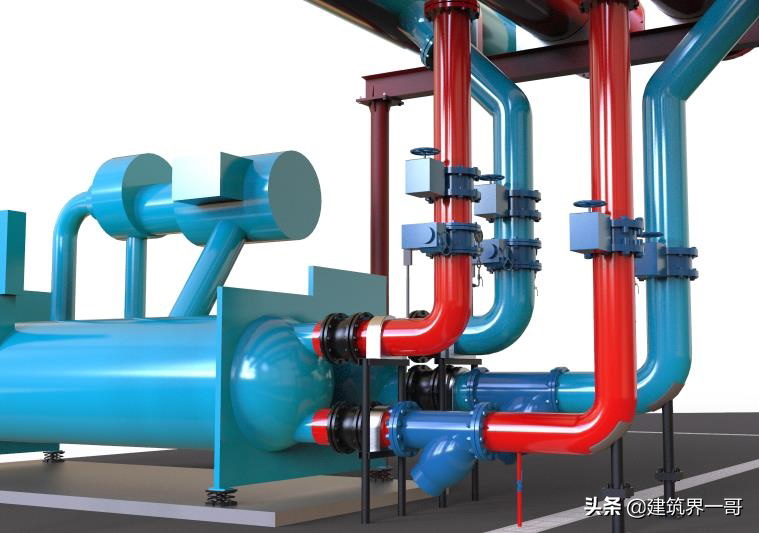

制冷机组安装等轴测图

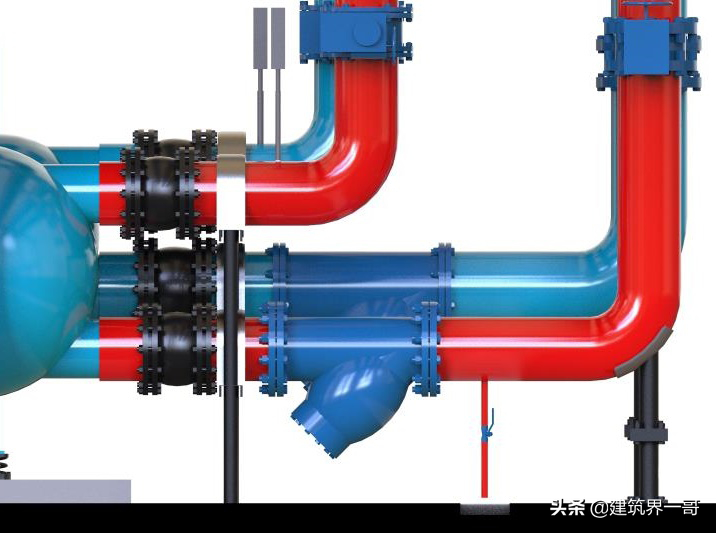

制冷机组安装正视图

单级单吸卧式离心泵管道安装

1、①-蝶阀、②-Y型过滤器、③-橡胶软接头、④-大小头（水平管为平顶连接）、⑤-止回阀、⑥-压力表、⑦-排水管

2、水泵基础安装前应经土建单位审核验收。基础强度基础必须达到维修强度； 基础尺寸应符合要求，以便于限位装置的设置。 水泵平面位置及标高允许偏差±10mm； 基础尺寸按超出水泵底座每侧边缘L=100mm~150mm确定。

3、水泵减振平台减震器的尺寸、重量、位置等应通过深入设计计算确定。 （惯性基重、尺寸、弹簧阻尼布置位置考虑动载荷）

4、减振平台四面应有限位装置。限位装置与减振底座之间应有L1=5mm~10mm的间隙，并用橡胶板隔离

单级单吸卧式离心泵管道安装等轴测图

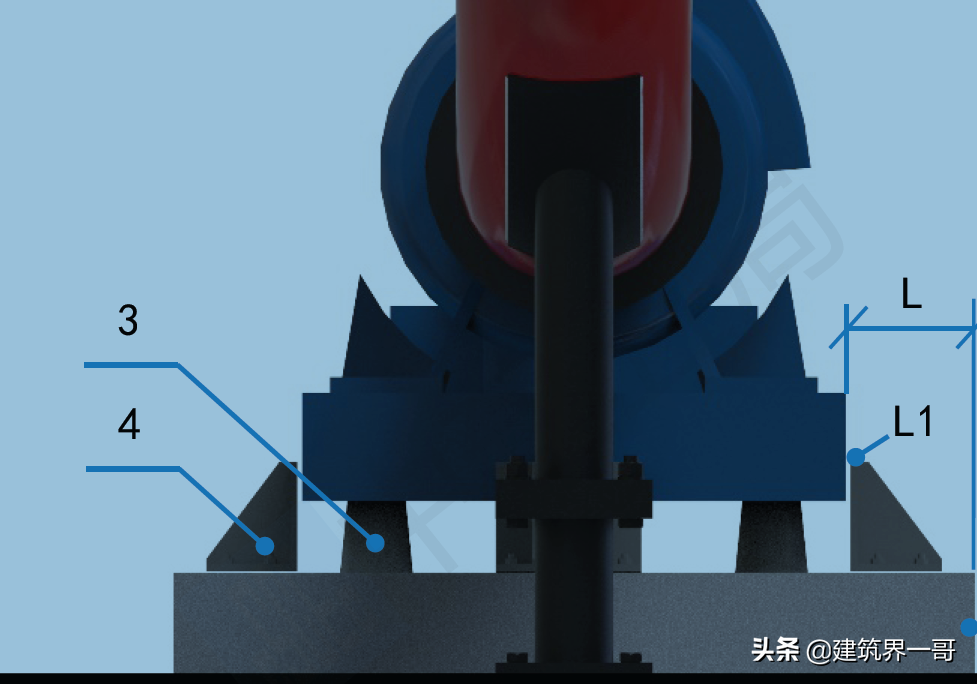

单级单吸卧式离心泵管道安装侧视图

单级单吸卧式离心泵管道安装局部图

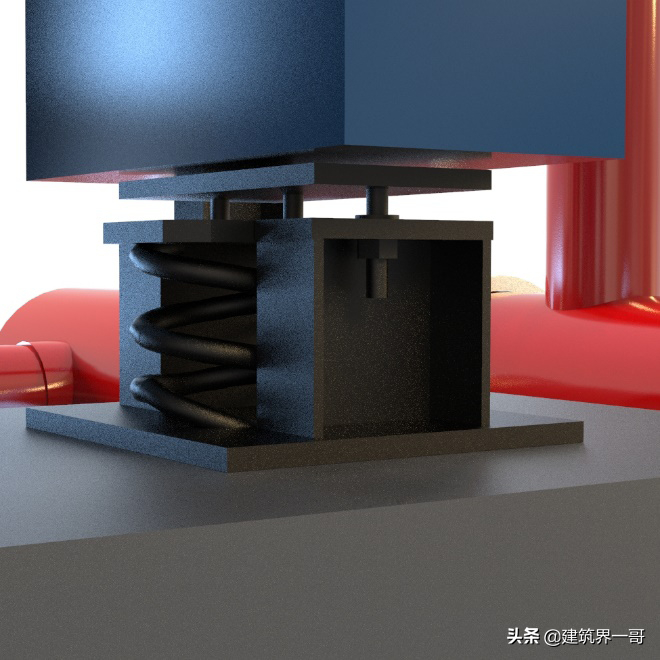

单级单吸卧式离心泵隔振器安装

1、混凝土基础距水泵机组底座四边的距离不应小于150mm。

2、隔振器的数量、规格及分布位置应根据计算表确定

3、如果使用减震器安装，必须用螺栓固定减震器。

4、限位装置与减振底座之间应留有5mm~10mm的间隙，并用橡胶板隔离

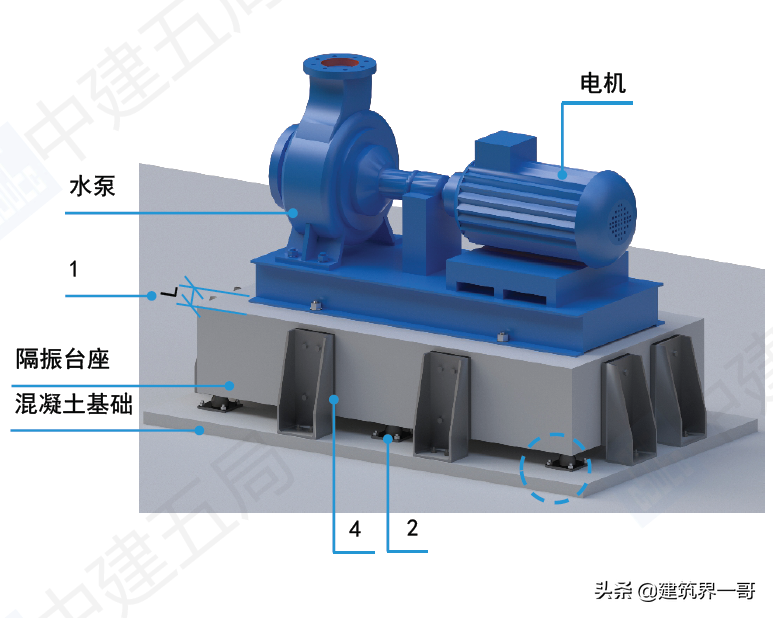

单级单吸卧式离心泵隔振器安装等轴测图

单级单吸卧式离心泵隔振器安装局部图

独立立式泵安装有橡胶隔离垫

1、本安装方式适用于总高度不超过1500mm的水泵机组安装。 水泵底座装有橡胶隔振器。

2、连接板采用Q235B钢板焊接时，其防腐要求应按GB/T 8923.1《钢材涂装前表面处理》的要求执行

3、使用橡胶减震垫时，减震垫应采用三板两垫的工艺标准，橡胶垫的厚度应控制在100~350mm以内。

4、地脚螺栓可焊接在连接板上，并采用灌浆固定水泵。

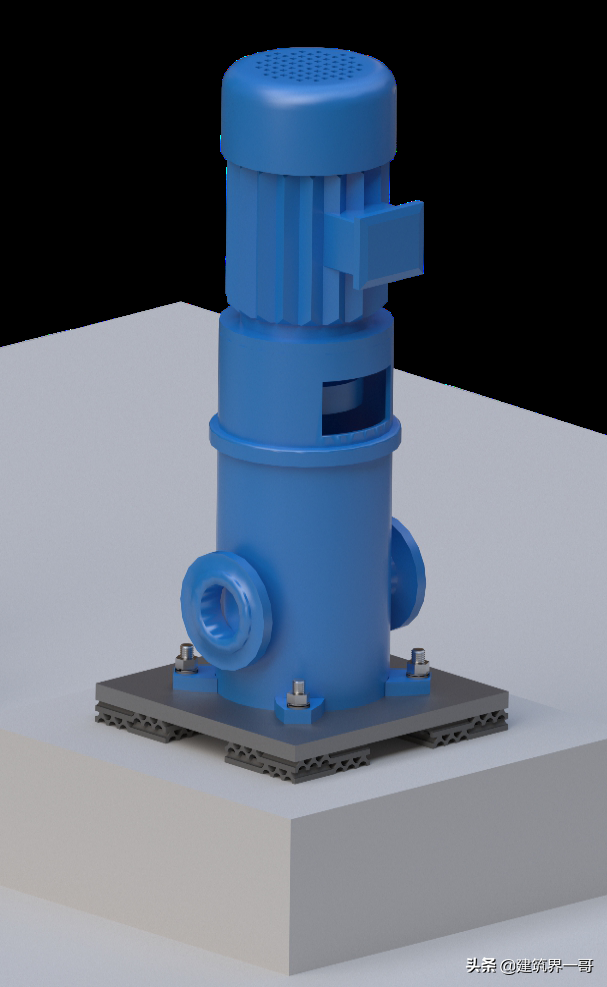

安装橡胶隔振垫的单机立式泵等轴测图

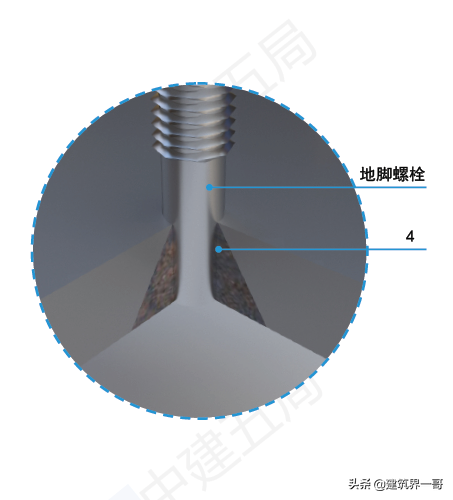

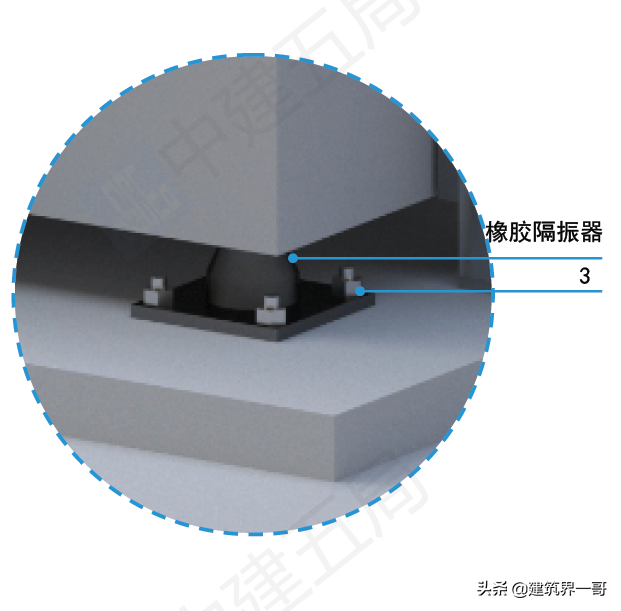

安装橡胶隔振垫的单机立式泵局部图

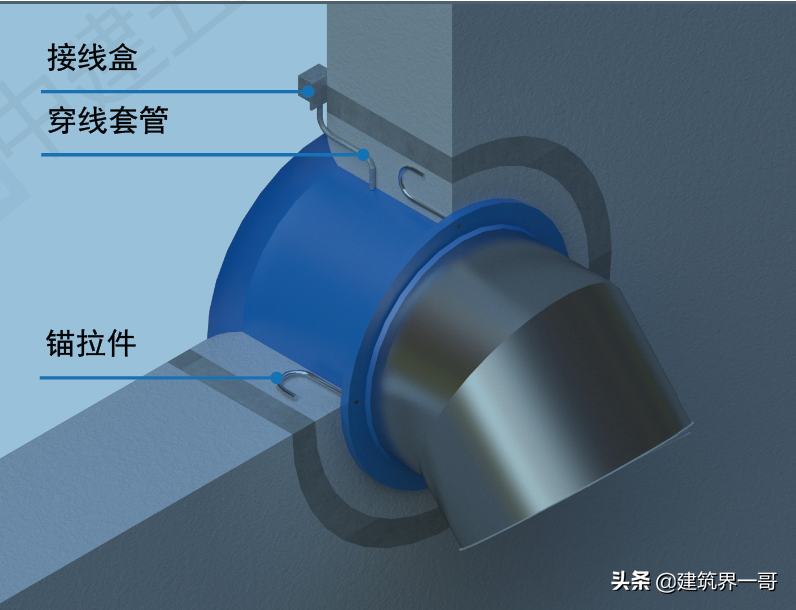

轴流风机安装在砌块和空心砖墙内

1、安装时应先将风机罩上的电源线盒拆除，换上穿线套，引出墙外，然后浇筑混凝土。 线管与线盒应采用锁紧螺母连接。

2、安装找平后，用≥C20的细石混凝土将墙孔缝隙填平。

3、风机连接室外部应有防雨措施，采用防水百叶或防雨帽。

4、锚拉件采用φ10圆钢，弯曲半径R=30。

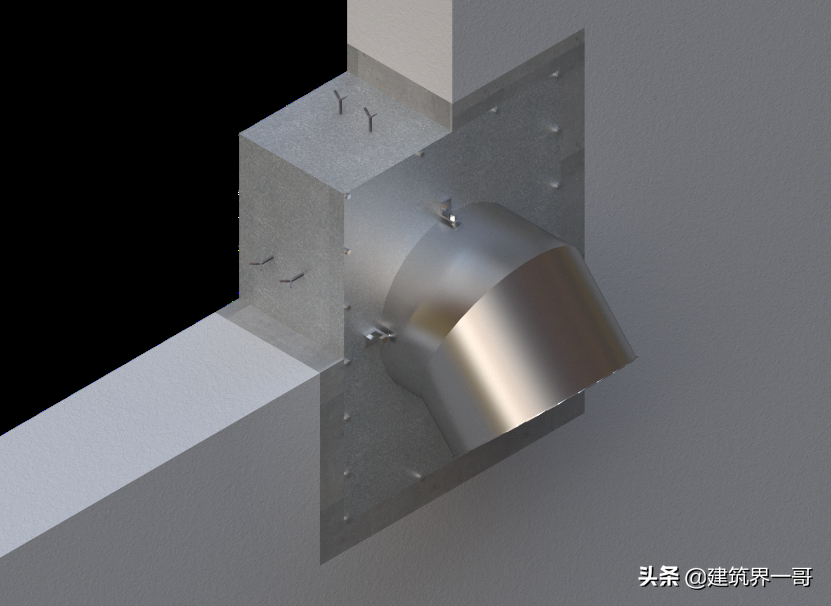

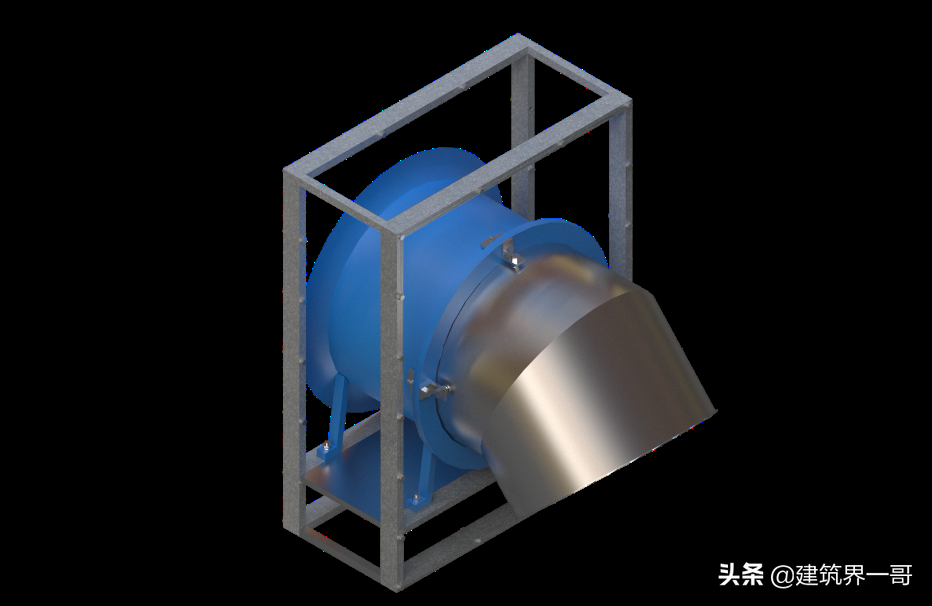

轴流风机加块及空心砖墙A型安装轴测图

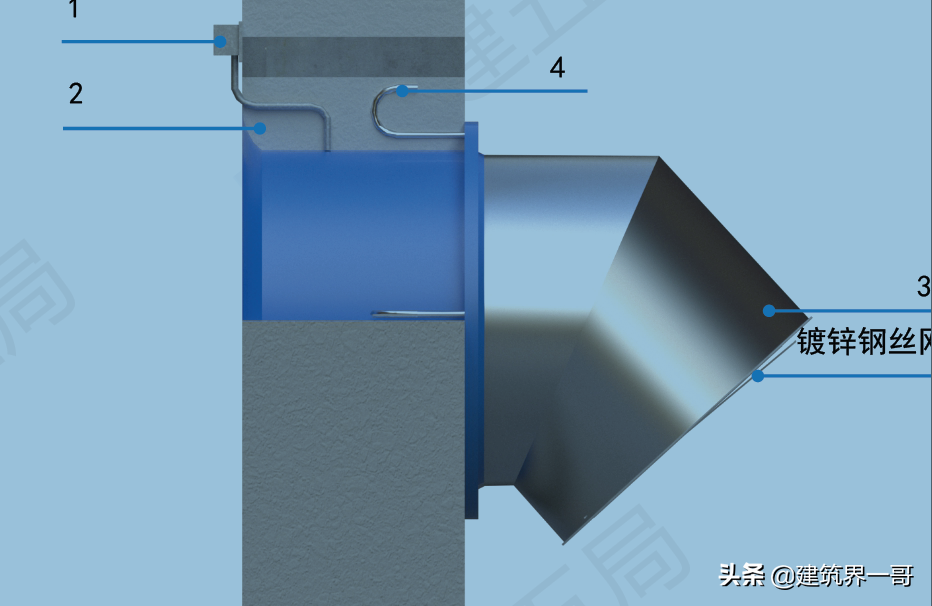

分块空心砖墙轴流风机A型安装右视图

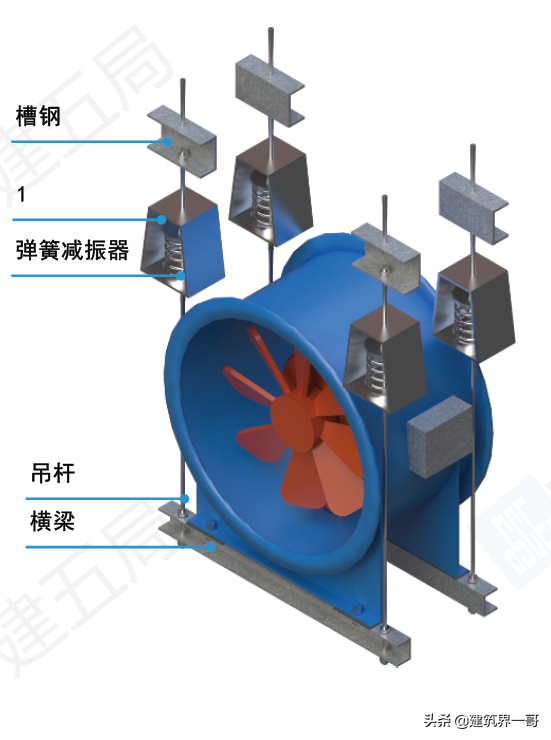

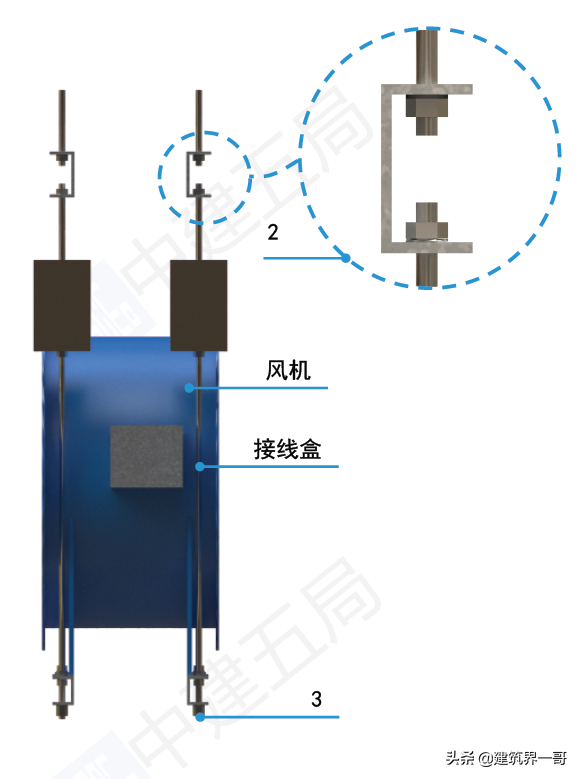

轴流风机吊装

1、安装吊式风机时，若风机顶部与地面距离小于300mm，可采用圆钢吊杆，吊杆上应安装弹簧阻尼器； 风门应设置在风机顶部上方，吊杆与风机外壳应有50~100mm的距离

2、吊扇吊杆螺母从下到上为：双螺母-弹垫-平垫-槽钢顶部锁紧螺母

3、吊杆应穿入槽钢底部，以增加支架的受力和稳定性。

4、安装吊扇时，当扇顶与地面距离大于300mm时，需要用角钢或槽钢制作防晃吊架。

5、风扇减震器设置在底部。 底部需设置钢架，减震器与钢架必须用螺栓固定牢固。
