钢结构施工细节把控，建好大楼不难

干钢结构多年才悟透！把控细小工序，建好一栋高楼压根不难

从事建筑行业, 其中做钢结构的师傅可谓是不计其数, 有人干活能顺顺利利, 竣工验收直接一次性过关, 然而也有人时不时会遇上返工、整改的情况, 从而白白地浪费了工钱以及工期。好多人总是认为大楼出现问题是由大毛病导致的, 却浑然不知大多隐患全都隐藏在那些不起眼的原材料、加工、拼接安装这些小细节当中。今日结合一线工地真实经历, 讲讲钢结构施工里容易踩坑的地方, 顺便附上常用质量标准以及实操注意事项, 不管是带班工长亦或是现场工人, 看完之后都能够少走弯路。整个篇章以工地平常所见到的情形为根基, 撇开那些刻板的条文规定, 借助实实在在的工地相关事例, 来谈论一下钢结构施工方面的诀窍。

原材料进入工厂, 工厂进行零部件的加工, 将其组装并焊接, 接着到现场实施焊接与拧螺丝的操作, 最后开展吊装搭建楼面网架的工作, 这一整套流程紧密相连。要是任意一个环节粗心大意、偷懒懈怠, 后续都会不断出现问题。身边相当多长期从事钢铁构架行业十几年到三十年的老工友, 目睹过许多由于贪图省事、节省小事最终动用巨额资金修缮工程的实例。咱们不讲述书本上刻板的规定, 明晰阐述需要留意的每一步的具体地方。

一、原材料把关，是打好工程底子的第一步

对于盖房子而言, 原材料就如同其地基所使用的材料那般重要, 要是用料不可靠, 那么即便后续施工做得再怎么精细, 那也都是徒劳无功的。像是在工地经常会使用到的高强螺栓、成型钢板以及防火涂料这三样主要材料来讲, 它们不仅属于质检的重点内容, 而且还是整个过程中最容易在其中偷工减料的关键环节。

图1

图2

注意施工事项, 阴雨时候尽量别收刚到的钢材, 潮湿的板材进入仓库要先通风让其晾干, 把它们分类垫高堆放, 杜绝让地面积水从而锈蚀钢板, 质量标准依照GB50205－2020 , 高强螺栓摩擦面抗滑移系数一定得符合标准, 钢材的质保书和炉批号要逐个对应, 绝不能出现混乱的情况。

讲高强螺栓, 在老家隔壁县城的那个产业园厂房项目, 采购螺栓时, 供货商为省钱, 有一批螺栓没提前取样送检, 对摩擦接触面只是简单扫了下浮锈就直接使用。到后期验收抽检时, 发现摩擦受力达不到标准, 整层梁柱连接处都得全部拆开重装, 单单人工和材料损耗就亏了十几万。按正常施工规矩, 螺栓使用前必须做检测, 钢材连接的接触面, 油污、铁锈要清理干净, 喷砂打磨要参照GB/T8923.1 - 2011除锈等级要求, 达不到标准坚决不许动工。依照施工时的进度, 同步去整理所有检测的单据, 要是没有第三方检测处于合格状态就启动动工, 迟早会出现差错纰漏的。

又说到钢材板材, 存在一个商场改造项目, 此项目中施工队随意更换钢材型号, 未向设计人员进行报备审批, 擅自换成薄钢板。在施工至三层时, 监理进行巡查, 察觉钢材批号与出厂单据不一致, 进而被迫停工并进行拆改。依据GB55006 - 2021强制规范, 楼层高度超高、跨度宽度超宽的大型建筑, 另带有厚度超过四十毫米且具备Z向性能的特种钢板, 进入场地时都需要进行抽样复查。一级安全等级建筑主体的钢材要进行全数复检, 跨度超过60米、楼高超过100米建筑的主材同样要取样复试。用料要求宽松的普通低层小厂房, 然而, 对于大型场馆以及超高层楼房而言, 钢材抽检必须是一步都绝对不可以省去的。

处于后期阶段的楼房, 其防火所依据的关键用料是防火涂料, 而在市面上, 该涂料的品质呈现出一种参差不齐的状况。在城郊区域存在着一处仓储库房, 针对此库房的施工过程中, 施工方采购了价格低廉的防火漆, 并且在尚未进行粘结以及抗压测试的情形下, 便展开了大面积的涂刷作业。在未超过一年的时间里, 墙面之上的涂料出现了成片起皮并脱落的现象, 如此一来, 只能再次进行打磨操作并返工。根据GB14907 - 2018规定、GB51249 - 2017规定, 针对薄款防火漆而言, 着重需要测试其粘接能力, 对于厚款涂料来说, 更要测试其抗压性能, 针对超高层以及大跨度建筑所使用的涂料, 除此之外还要进行隔热相关测试, 与之配套的稀释材料同样需要同批次进行送检, 一旦测试结果不合格, 一律不允许进入场地。

注意的事项是, 涂料一旦开封之后, 就要尽快地将其用完, 绝不能够长时间地敞着口放置, 在高温的正午时分是不可以进行涂料涂刷作业的。质量的标准而言, 薄涂的涂料粘结力的情况要达到标的标准, 厚涂的涂料在粘结以及抗压这两项指标方面全部都合格了, 才能够进入场地进行施工。

众多小包工头常常一心盘算着省下检测费用, 怀揣着侥幸心理妄图蒙混过关, 短期内看似省下了开销, 然而后期整改所需花费通常是检测费用的几十倍, 那些常年在工地奔波的人, 差不多每年都能遇上这类吃亏的工程。

二、工厂构件加工，细节疏忽埋下安装隐患

大多数钢构件是在加工厂提早把它制作变为成型状态, 然后拉到工地去直接进行拼装, 然而工厂所做的工却是粗糙的, 当运到现场进行安装时, 到处都会遭遇阻碍。

图3

图4

物品加工时需要注意, 对于成品钢件而言, 装车的时候要垫上橡胶软垫, 其目的在于防止在运输过程当中, 出现磕碰从而划伤坡口以及漆面, 要是有长途运输的情况, 还需要定时去查看捆绑的牢固程度。质量标准是用以参照GB50205 - 2020的, 构件的坡口尺寸、板面的平整度误差要控制在允许的范围之内, 钢柱端头的变形量绝对不可以超标。

第一类常见问题, 是钢板坡口切割未达要求, 坡口形态歪扭不规整。当工人于现场开展焊接作业时, 焊缝内部存有间隙。后期进行探伤检测, 结果未能通过。邻市有一个产业园的钢柱构件, 其加工厂下料时态度敷衍, 致使钢板边角出现变形。钢柱被运至工地进行对接时, 上下柱子的位置无法契合, 只能在现场进行打磨修整, 此举耽搁了整整一周的工期。

还有构件编号标注这件事, 这可是特别容易被人给忽略掉的一桩小事, 去年在我身边工友所参与的那个写字楼项目里, 加工厂打印构件标号的时候出现了错误, 原本准备安装在三楼的钢梁被拉到二楼去吊装, 等到安装得差不多了才发现尺寸并不匹配, 只好拆下来, 来回把那些构件进行倒运, 运输成本和人工成本就这么白白地损耗掉了, 在工厂完工以后, 每一块钢件都得清晰地标注出楼层以及位置, 以此来杜绝混装错发这种情况的出现, 质量标准就是, 所有出厂的钢构件编号都要完整清晰, 缺少标注或者是标注错误的构件禁止出厂运往工地。

加工厂存放构件是有门道的, 若钢板随意堆放、胡乱挤压, 极易出现翘边变形情况。不少小作坊加工厂场地狭窄, 钢柱、钢梁随意放置于露天地面, 历经风吹日晒, 再加上重物挤压, 变形问题屡屡发生, 待运到工地后只能进行人工校正, 既费时间又耗力气。

三、现场焊接作业，持证上岗才能稳住焊缝质量

钢结构拼接里, 焊接属于核心工序, 焊缝质量如何, 会直接对整栋建筑稳固程度产生影响, 焊工所具备的手艺以及施工规范这两者都是不可缺少的, 施工验收得依照GB50661 - 2011焊接国标来开展。

提及焊接要注意, 遇到大风且超过五级就要把露天施焊去暂停, 如果处于低温天冷状况厚钢板得提前预热, 目的是防止焊后出现开裂现象。质量标准方面, 一级焊缝要进行全检探伤, 二级焊缝按照固定比例去抽检, 其表面不被允许出现气孔、夹渣以及咬边情况。

首先来讲焊工上岗资质, 在县城进行小型厂房建设时, 常常会临时找来那些没有证件的零散焊工去赶工期。就拿去年来说, 有一处小型加工厂厂房, 雇佣了临时工来施焊, 结果焊缝出现了气孔、缺口等一大堆问题, 经过检测, 合格率竟然不足六成, 而且整条焊缝还反复修补了三四遍。规范明确规定, 同一处焊缝修补最多只能两次, 其质量标准是, 同一位置焊缝返修不能超过两次, 要是超过这个次数进行返修, 就必须由焊接工程师编制方案, 并且经过甲方、监理审批才行, 要是破损情况严重, 那就得直接切掉整段钢材重新进行焊接。

厚的钢板, 与不同材质的钢材, 进行箱型柱拼接, 这事儿可不能完全依靠老焊工的经验来干活, 在施工之前, 必须要完成工艺评定。在省内有一处体育场馆里的箱型立柱施工, 有位老师傅凭借以往经验施焊, 却没提前去做焊接工艺试验, 等焊接完之后, 发现内部裂纹密布, 结果整批立柱都得返厂重新制作。另外, 对于焊缝进行检查，可不能仅仅只盯着一级高标准焊缝, 二级焊缝同样也要按照一定比例进行抽查, 像表面能看得见的夹渣、咬边这类小毛病, 在开展巡检的时候，要一并进行排查。

还存在着一个工地中高频出现的陋习, 部分从事焊接工作的人员, 当遭遇到缝隙偏大的焊缝状况时, 会随手把钢筋、焊条头以及小铁块拿来填充缝隙。城际物流园项目正是基于这样的操作, 致使焊缝内部夹杂了杂物, 在投入使用两年之后焊缝出现了开裂的情况, 为此花费了大额的资金进行加固修补。质量标准表明: 焊缝处的缝隙是严禁填塞杂物的, 必须要保证焊缝达到全熔透的状态。即便施工之时再怎么赶进度, 也绝对不可以用杂物去填充缝隙。

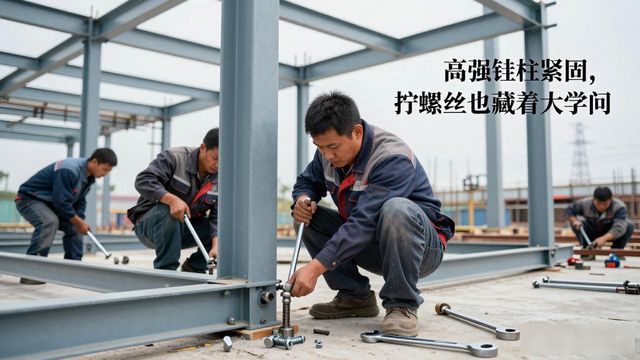

四、高强螺栓紧固，拧螺丝也藏着大学问

有的人认为拧螺栓只要将其拧紧便可以了, 却不知道, 倘若初拧、复拧、终拧这三步的操作顺序出现差错, 那么螺丝所承受的力将会不均衡, 进而在后期使得连接处发生松动, 而紧固施工需要参照GB50755 - 2012、GB/T1231 - 2024等标准。

需要注意拧栓, 早晚的时候温差比较大, 必须避开一早一晚去终拧螺栓, 扭矩扳手要定期进行校验, 不准随随便便改装扳手。质量方面的标准是, 终拧结束之时螺栓外露丝扣得保持2到3扣, 孔径相较于螺栓直径大1.5至2毫米。

常规大六角螺栓紧固分三步, 首先初次拧到最终力度大概一半左右, 然后从中间往两边逐个拧, 在短时间内完成初拧, 接着复拧一遍, 去消除钢板缝隙所带来的拉力偏差, 最后在二十四小时之内完成终拧, 不同粗细的螺栓对应着固定的扭力数值, 质量标准是, M16螺栓终拧扭矩450N.m, M20是750N.m, M24达到1250N.m, 工人全靠经验拧螺栓, 要么螺栓崩丝, 要么紧固不牢, 终拧结束之后, 螺丝外露两三圈丝扣最为合适, 多丝少丝均不符合施工标准。螺栓的存放, 这可是有着讲究的学问呢，大批量的螺丝, 绝不能够露天去堆放, 不然会面临淋雨受潮的情况。在郊区的工地, 曾经有一批高强螺栓露天堆放了半个月, 结果螺纹出现生锈, 变得坑洼不平, 导致整批螺丝直接报废, 没办法再使用了。对于完好的螺丝, 也只能轻轻地把表面的浮锈给擦掉, 要是锈迹很严重那就直接作废, 而且螺丝表面还不能随意地去刷油漆、抹润滑油。质量标准是这样的, 那些锈蚀起皮, 或者出现锈坑的高强螺栓必须直接报废, 是禁止投入到施工当中去的。

对于开孔环节而言, 严禁采用气割的方式来进行扩孔操作, 要是钢板打孔出现偏大或者偏小的情况, 绝不能够用火割随意去修整孔洞。并且, 搭配垫片亦是有着相应规矩的, 关于质量标准方面, 大六角型为一个螺栓、一个螺母以及两个垫圈, 扭剪型则是一个螺栓、一个螺母还有一个垫圈, 配件是不可以进行混用或者少装的。少装配垫片以及多放置垫圈, 这两种情况都会改变连接处的受力状态, 进而埋下隐形的隐患。

图5

五、现场吊装切割，乱改钢材是施工大忌

钢梁结构部件送至施工场地进入吊装环节时, 擅自进行切割改造此项举动, 乃是施工现场明确予以禁止的行为, 然而却总是存在施工人员, 为了贪图便利而选择在当地对钢材实施切割改装, 至于安装验收工作, 则是以GB50205 - 2020作为考核准则。

吊装时要注意, 需在地面划定出警戒的区域, 在吊装的下方是禁止有人站立的, 一旦遇到大风或者暴雨就得立刻停下所有的吊装作业。质量方面的标准是, 受力的构件不允许在现场私自进行气割开孔的操作, 如果要改动构件那就必须完善设计变更的相关手续。

工地上钢梁尺寸差一点的情况时常出现, 工人会直接用气割切掉受力钢板。在近郊临街商铺钢结构项目里, 施工人员私自进行切割主梁加劲板的操作, 监理巡查时发现后立刻叫停, 随后请来设计人员核算承载力, 再外加钢板进行加固修补, 然而整改花销远远超过提前报备变更时所需的费用。要是想要改动构件尺寸, 那就必须要走正式变更手续, 需经过设计、监理等多方签字确认之后, 才能够按照方案进行修整。

在吊装完成之后, 用于临时挂构件的吊耳务必进行割除, 其质量标准为, 吊耳切除时要预留二至三毫米的余量, 且绝对不能对主体母材造成损伤。然而, 有不少工人为了贪图省事, 采取贴着钢板进行一刀切的方式, 结果导致母材出现了缺口划痕情况, 如此一来, 钢材在受力之后就极易从破损位置发生开裂现象。

图6

在构件进行喷漆以前, 焊接位置那儿的底漆以及铁锈, 清理得并不干净, 到了后期, 漆面出现起皮并且返锈的情况。好多工地为了赶吊装进度, 只是草草地把表面的浮灰给擦掉就开始刷漆, 完工之后没过几个月, 焊缝周边就出现大面积生锈的状况, 进行二次除锈刷漆既耗费时间又花费金钱。

防腐方面需要注意的是, 在完成除锈操作之后, 应当尽可能在三天以内完成底漆的涂刷工作, 以此来防止钢材再次出现返锈的情况。其质量标准为, 涂装的基底不存在油污以及浮锈, 并且底漆的厚度要符合设计所规定的要求。

六、不同类型钢结构，安装手法各有技巧

单层厂房的钢结构安装套路, 与, 高层楼房的钢结构安装模式, 不一样, 大跨度网架场馆的钢结构安装方式, 也有区别, 各有不同, 这三种主流钢结构安装套路。若找对施工方法, 安装效率会翻倍。高层施工要参考 JGJ99 - 2015, 网架遵照 JGJ7 - 2010。

图7

图8

注意通用安装事项: 在每层构件临时固定得足够牢固之后, 才可以松开吊装时使用的吊具, 千万要杜绝单点处于悬空状态进行固定。质量标准方面: 钢柱的轴线误差, 及其垂直度、标高, 这全部都要控制在规范所允许的范围之内。

建筑动工前期的准备工作是绝对不能省略的, 要提前去敲定好安装方案, 把吊车、焊机这类机具统统准备好, 还要仔细地去核对基地地脚螺栓所处的位置, 对钢构件进行清理时, 一定别忘了标注安装标线。单层厂房的钢柱大多运用单点吊装的方式, 对准地脚螺栓实现落位, 校正垂直度以后进行固定灌浆；吊车梁是通过两点捆绑的方法起吊, 利用牵引绳稳住构件, 以此防止吊装的过程中出现磕碰变形；屋面钢架组装完成之后进行整体吊装, 那些零散的檩条等小件, 要等主钢架固定好了之后再逐个去加装。

位于高层多层的楼房在进行施工时, 其质量标准如下: 高层建筑中的钢柱基准线是从地面基准引出的, 要避免逐层引测从而累积偏差。钢柱轴线是从地面基准线测量后引出的, 不能沿着下层柱子往上引轴线, 否则层层累加误差最终会导致整栋楼房的轴线出现跑偏情况。在钢梁吊装之前要装好安全防护绳索, 找准吊点之后再进行起吊, 安装完成后要反复核对标高以及位置。在省内有一个三十层的写字楼项目, 前期在下层轴线逐层往上量时, 施工到十层的时候偏差超标了, 耗费了大量人工去重新校正轴线。

大跨度网架常常运用三种施工办法, 其一是在高空搭建架子进行零散拼装, 其二是在地面拼好后整体吊起, 其三是分段滑移就位。北京五棵松体育馆屋顶乃是经典的滑移施工案例, 其屋面跨度超大, 达一百二十米, 在场外进行分段拼装桁架, 而后顺着滑道逐步一点点滑移到指定位置, 三千多吨的巨型屋顶实现了平稳施工并落地。小型场馆大多采用高空搭设支架来拼装网架, 大型场馆则优先选择在地面整体拼装后再统一吊装, 会依据场地条件灵活选用施工方式。

网架施工需留意, 拼装支架要定期检查沉降, 一旦发现下沉, 就得立刻停工进行加固。质量标准方面, 网架拼装节点要贴合得严实, 整体就位尺寸得符合图纸所要求的标准。

七、收尾感悟，小细节决定工程好坏

在行当历经几十年的干钢结构工作过程中, 目睹过数量众多的优质标杆工程, 同样也见识过不少因粗心大意而频繁进行整改的处于烂尾状态的小项目。对于一切重大建筑方面的隐患来说, 追根溯源探究实际上差不多都是细节管控方面出现了缺失。有不少从业者总是将目光放置在大框架施工之上, 对原材料检测、螺丝紧固以及焊缝修补这类细碎事情予以轻视。

建筑行业里, 不存在毫无缘由就突然现身的重大隐患, 全都是经由一天天、一回回的小失误, 逐渐积累形成的。一线的工人, 要是能在一处边角打磨时稍微多留意一些, 管理人员, 倘若能对原料抽检再多盯那么一回, 包工头, 要是能少怀揣一点投机取巧的想法, 严格依照国标质量标准去开展施工，如此一来, 便能极大幅度地降低工程返工的概率。如今, 建筑行业的管控变得越发严格起来, 依靠偷工减料去压缩成本的这条路子, 愈发难以行得通了, 踏踏实实地抓好每一道细微的工序, 牢牢记住各类施工时需要注意的要点以及质量标尺, 这既是在守护楼房的安全, 亦是在守护施工队伍长久以来的口碑。未来, 钢结构建筑的数量会愈发增多, 施工方要把控施工的细节之处, 要留心日常施工当中的禁忌情况, 要严守各项国家标准, 这才是施工方能够在行业里长久立足的硬道理。
