大跨度钢结构吊装精度控制，超危大工程怎么干

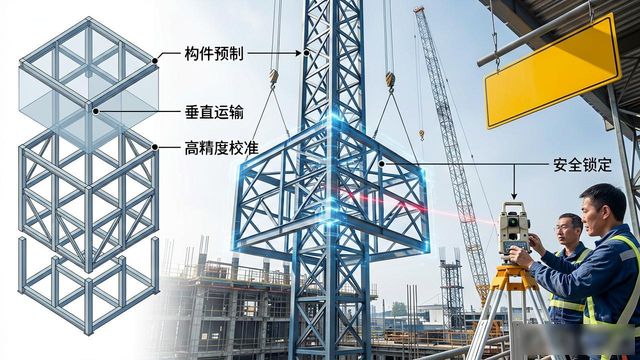

摘要: 伴随现代建筑不断朝大跨度以及复杂化方向前行 , 跨度超出36米的钢结构工程被划分到超危大工程范畴 , 其吊装施工所具备的精密度以及安全性变成项目成败的关键所在。本文针对大跨度钢结构吊装的整整一个过程 , 系统剖析了对精度有着影响的一些关键因素 , 并且从技术准备 、过程控制 、测量监控 、安全管理这四个维度 , 深入探究了精度控制的核心要点以及实施策略。业已证实, 借由精细化施工模拟即BIM, 进行分级分块切实科学划分, 实施多点同步精准控制吊装, 开展全过程动态测量并矫正, 以及经由严苛的安全管理体系, 能够切实有效地保障大跨度钢结构的高精度合拢以及结构安全, 对同类工程给出理论参考以及实践指南。关键词: 超危大工程, 大跨度钢结构, 吊装精度, 施工控制, 同步提升, BIM技术。1. 引言由于钢结构具备强度高、自重轻还有施工速度快等优势, 所以在大跨度公共建筑像体育场馆、机场航站楼、会展中心里应用颇为广泛。依据中华人民共和国住房和城乡建设部所发布的《危险性较大的分部分项工程安全管理规定》, 也就是建办质〔2018〕31号文件, 跨度超过36米的那种钢结构安装工程, 属于“超过一定规模的危险性较大的分部分项工程”, 简称为“超危大工程”。这种结构体系是比较复杂的、内力状态很敏感, 对于吊装精度有着极高要求, 哪怕是微小的尺寸或者标高方面的偏差, 都有可能致使结构内力出现重分布, 进而影响整体的稳定性还有安全性, 甚至于会引发灾难性后果。所以, 针对其吊装进程内的精度管控予以研究, 具备至关重要的工程实际意义。大跨度钢结构吊装精度控制展现出系统敏感性高这一突出特性, 大跨度结构多数归属于超静定体系, 于该体系之中, 杆件内力相对于节点的空间坐标具备极高的敏感性, 在吊装时期, 临时支撑点的位移情形以及构件的安装偏差, 均会对最终结构的内力分布以及成型状态造成显著的作用。哪怕是极为细微的位移或者偏差, 都有可能在整个结构体系里头引发连锁反应, 致使内力分布产生较大的变化, 进而对结构的最终成型质量造成影响。累积误差效应明显: 于大跨度钢结构吊装进程中, 累积误差效应明显是一个不容小觑的挑战。当开展多榀、多区块吊装作业之际, 误差会伴随安装进程持续累积。每一个环节的微小误差在持续叠加以后, 会渐渐形成一个较大的误差值。若于该过程里不开展中间过程有效管控以及整体之预调, 那么最终的合拢作业将会变得极其困难, 这不但会加大施工难度与成本, 还兴许会影响到整个结构的稳定性与安全性, 环境影响极大, 大跨度钢结构吊装精度控制受环境影响极大, 温度变化, 涵盖日照温差及季节温差, 会致使钢结构显著地热胀冷缩变形, 在各异温度条件下, 钢结构尺寸会发生变化, 这给吊装精度控制带来极大挑战。与此同时, 风力荷载还是一个相当重要的影响因素, 它能够致使吊装期间的构件产生晃动, 进而让构件的定位变得特别困难。风力大小以及方向的不确定性, 进一步增大了吊装精度控制的难度。同步性要求着实苛刻, 对于大型网架、桁架的整体提升或者滑移作业而言, 其同步性要求极其苛刻。在这类作业当中, 各提升点（吊点）的同步性控制乃是保证结构不受到附加内力、平稳就位的关键之处。若各提升点的提升速度并非一致, 或者存在不同步的这种情形, 那么就会致使结构遭受额外的内力作用, 此情况有可能导致结构发生变形进而损坏。所以, 务必采用有效的举措来保障各提升点的同步性, 以此确保结构的安全与稳定。测量控制网繁杂, 大跨度钢结构吊装作业的空间广阔, 测量通视条件欠佳, 这般一来使得测量控制网变得异常复杂。为了确保吊装的精度, 要构建高精度、多个层次的三维测量控制网, 并且进行实时动态传递。能够提供准确测量数据的是高精度的测量控制网, 可从不同角度和层面进行测量与监控的是多层次的结构, 能及时反映出结构在吊装过程中变化情况的是实时动态传递, 从而便于及时调整和控制。3. 吊装前精度控制的核心要点（技术准备阶段）3.1 深化设计与施工模拟（BIM 技术应用）精准深化: 在吊装前精度控制里, 深化设计与施工模拟是相当重要的环节, 特别是 BIM 技术的应用。借助BIM技术针对全节点、全构件开展三维建模, 能把整个结构的各个细节予以精确地呈现, 通过这般的建模手段, 可实施碰撞检测, 及时发觉构件之间或许存在的碰撞问题, 进而生成精准的加工图以及安装坐标, 如此便能保证在实际施工进程中, 构件的加工与安装能够依照设计要求精确地施行, 提升施工的精度以及效率, 施工过程仿真就是运用BIM技术来进行仿真同样不可或缺的。通过对整个吊装流程予以模拟, 能够确定合理的吊装单元划分, 明确吊点位置, 知晓临时支撑体系（胎架）的布置情况以及受力分析结果。对合拢顺序、合拢温度展开模拟分析, 能够找出最优方案。在模拟过程进程中, 能够考虑各种不同的工况以及因素, 对吊装过程进行全面的评估以及优化, 进而确保吊装工作能够顺利开展进行, 提高吊装精度以及结构的稳定性。进行预变形计算（也就是预起拱）, 要依据结构在恒载、活载作用下的最终变形情形, 反向计算得出构件在安装之时的预起拱数值, 这可是确保结构卸载后能达到设计位形的关键环节, 借助精准的预变形计算, 能够预先对构件做相应的调整, 令结构在承受荷载之后能够达成预期的形状与性能, 如此便能够切实避免结构在使用进程中出现变形过大之类的问题, 提升结构的安全性与可靠性。3.在构件加工阶段, 需实现高精度控制, 这就要求进行工厂化精密制造, 它是必不可少的。要严格把关下料、焊接、钻孔的精度, 针对超长构件予以分段, 还要设置现场对接套筒或者临时连接板。借助采用先进的加工设备以及工艺, 来确保每一个构件的尺寸和质量均符合设计要求。分段设置对接套筒或者临时连接板, 能够方便现场的安装以及拼接, 进而提高安装的效率和精度。复杂节点或关键单元比如一榀主桁架, 在出厂前或者现场场地上开展 1:1 实体地面预拼装是尤为必要的, 把它拆分成具体的操作步骤为, 通过预拼装来验证加工达到的精度, 及时从中发现加工进程里存在的问题并且予以调整, 与此同时, 还要清晰地标示明确出安装所依据的基准线与测量时所应操控的关键点, 为现场的安装事务供给精确无误的参考内容, 从而保证构件能够精准无误地安装到指定的位置, 以此提升吊装这项工作所具备的精度, 另外还涉及到测量控制网的建立与复核这部分以及建立三级控制网, 其目的在于为了确保吊装工作的精度, 所以需要建立三级控制网。首先, 存在场区首级控制网, 也就是高等级的那种, 可为整个的施工区域, 提供一个高精度的基准框架。其次, 有建筑物主轴控制网, 属于二级的, 主要用于确定建筑物的主要轴线以及位置。再者是吊装作业面施工控制网, 是三级的, 为具体的吊装作业, 提供精确的测量控制。利用全站仪、GNSS等先进的测量设备, 从而建立并且定期去复核这些控制网, 目的在于确保测量数据的准确性与可靠性。设置强制对中观测墩, 在关键的区域设置稳定的测量观测墩, 以此减少仪器对中误差。强制对中观测墩可为测量仪器提供稳定支撑平台, 避免因仪器对中不准致测量误差, 因其设置可提高测量精度, 为吊装精度控制提供有力保障。4. 吊装过程精度控制实施要点4.1 吊装单元划分与顺序“分块吊装、中间合拢”原则为依据, 在整个吊装作业中, 要按此科学合理原则开展: 即需将整体结构细致合理划分, 形成适宜吊装单元。通常情况下, 会运用分区的办法, 与此同时确保对称的布局, 安装的顺序能够是从中部朝着四周逐步推进, 也能够是从固定的一端朝向自由的一端依次开展。这么做的目标极为明晰, 便是为了切实控制累积的误差, 防止误差持续叠加进而影响最终的吊装精准度, 并且还能够释放一部分温度应力, 降低因温度改变给结构带来的不利影响。临时支撑体系（胎架）的设置: 对于临时支撑体系也就是胎架的设置, 存在着严格的要求。胎架的设计绝对不可大意, 一定要开展专项的验算工作。这是由于胎架得拥有充足的刚度, 以及具备相当的强度, 并且拥有良好的稳定性, 如此这般才有能力在吊装进程里安全且可靠地撑起构件。胎架的顶部应当安置可调节的千斤顶或者垫板, 这些能够当作微调装置来运用。凭借这些微调装置, 能够精准地调节构件的标高以及水平度, 以此保证构件处于确切的位置上。除此之外, 还需要设置胎架自身的沉降和变形监测点, 依托于对这些监测点的实时监测, 能够及时获悉胎架的状态, 一旦察觉到异常状况便能够及时采取举措予以处理。4.2就位与初始校正缓慢就位的那般呈现: 当构件被吊运至大约就位位置上方一米左右之处时, 要中止下行操控, 此乃为了开展初步的对位作业之所为。缓慢就位这个进程可使作业人员拥有充足时辰与空间去精准判定构件的位置对否适宜, 防止因下降速率过快致使对位不精准。“粗调 - 精调”流程: 置于构件就位之后, 需依循“粗调 - 精调”流程而去做校正。首先, 借助倒链、撬棍等器具开展大致的定位操控, 要让连接板的孔位能得以基本上对准。此步骤主要是给后续精细校正奠定基础, 接着, 运用液压千斤顶、调节螺杆等专用工具开展三维方向（X/Y/Z）的精细校正, 借助这些专用工具的精准调节, 能使构件达成更高精度要求, 临时固定: 校正合格后, 务必马上采取临时固定举措, 具体做法是用冲钉（冲钉数量不少于螺栓孔数的10%）和高强度螺栓进行初拧, 以此实现临时固定, 只有形成稳定单元后, 起重机才可脱钩。这般去做是意图保障构件于后续的施工进程当中不会出现位移情况, 维持吊装的精度以及安全性。4.3同步提升/吊装控制（针对整体方案）运用计算机同步控制系统哦: 就整体提升工程来讲, 必定需要采用先进的计算机同步控制系统, 具体能够是“液压同步提升系统”或者“集群千斤顶同步控制系统”。这些系统能够达成对吊装过程的精确控制, 保证各个部分的动作相互协调一致。“吊点油压要均衡, 结构姿态得调整, 同步进行来提升”这三个原则, 系统得有实时监测各个吊点压力、位移以及高差的本事, 借助对这些数据的实时监测和反馈掌控, 能够达成毫米级的同步精准度, 如此便能保障结构在提升进程里维持平稳, 姿态一直处在可控制状态, 防止出现结构倾斜或者变形之类的问题, 4.4全过程动态测量监控实时跟踪测量, 在吊装、校正、固定的整个过程中, 测量人员需全程跟踪开展作业。他们要用全站仪针对构件的关键节点, 也就是包括两端以及中间点在内, 去实测三维坐标。通过实时跟踪测量, 能及时把控构件的位置变化状况, 可为后续的施工调整提供精准的数据支撑。温度监测与修正方面, 在测量进程中, 要记录测量之际的环境温度与构件表面温度、因为温度的改变会对构件的尺寸以及位置造成影响, 所以要统一转换所有测量数据至设计标准温度, 一般是20℃时的数值, 借由这来消除温度对测量结果的影响, 确保测量数据的准确性。成果反馈跟调整: 把实测数据同BIM模型设计坐标予以实时对照, 依据对照结果引领施工人员开展动态调整。与此同时, 得构建“测量 - 校正 - 复核”的闭环流程, 确保每一个环节都能够获取有效的控制与验证, 进而保障吊装过程的精度。5. 合拢阶段以及卸载后的精度控制合拢温度跟合拢段挑选: 在合拢阶段, 务必要严格依照设计要求去挑选合拢温度和合拢段。要挑选在设计合拢温度区间（通常是当地年平均温度）当中进行最终合拢。合拢段的挑选极其关键, 得挑选在温度应力相对较小的部位, 而且还要设置能够伸缩的临时连接装置, 这般做能够降低温度应力对合拢部位的作用, 保障合拢的品质与精度, 逐步分级进行卸载, 对于有临时支撑的结构而言, 卸载工作务必编制专项方案, 卸载进程要依照“分级、对称、同步、缓慢”的准则, 借助精确的计算来明确每级卸载量, 并且在卸载进程中要监测结构关键节点的位移变化, 保证实际的位移变化和模拟分析结果相符。这般能够防止因卸载不妥致使结构产生变形或者别的质量问题。6. 安全管理要点（保障精度的基础）专项方案与论证: 为了保证吊装过程的安全以及精度, 一定要编制周全详尽的《超危大工程专项施工方案》。编制完成以后, 还得组织专家展开论证, 保证方案的科学性以及可行性。人员与交底: 参与吊装作业的特种作业人员务必持证上岗, 这可是保证作业安全以及质量的基本要求。同时, 需针对所有参与其中的人员开展全面且细致的安全以及技术交底工作, 以使每一个人都明晰自身的工作职责还有操作规范；起重设备同吊具方面, 对于大型起重机、索具、吊具等设备要实施全数检查并进行验算, 以此确保这些设备的性能契合要求；在使用进程当中, 要严格依照“十不吊”原则来执行, 杜绝违规操作行为, 保障吊装作业的安全；高空作业和临边防护方面, 在进行高空作业以及临边作业的时候, 要规范地设置操作平台、安全网、生命线等防护设施。这些防护设施可有效保障作业人员安全, 防止发生坠落等安全事故。应急预案: 针对可能出现的大风、暴雨、停电、设备故障等突发状况, 需制定切实可行的应急预案。应急预案要明确应对举措和责任分工, 确保遇到突发情况时能迅速、高效地处理, 降低损失和影响。7. 工程实例应用分析（以某跨度45米桁架吊装为例）在实际工程建设范畴内, 对于各类大型结构的吊装施工存在诸多要求与挑战。这次, 我们针对某跨度为45米的桁架吊装这一特定的工程实例, 展开详尽的应用剖析, 借此探索该过程里所涵盖的各个关键环节以及技术举措。项目的大致情况是, 本项目主要围绕某物流中心屋盖的建造。该屋盖的主桁架跨度有45米, 每一单榀的重量是28吨。像这样大跨度且重量较大的主桁架, 在进行吊装时要面临诸多繁杂的问题, 对施工的精度把控、安全性等方面皆提出极严苛的要求。精度控制措施, 前期, 施工前期时, 要做一系列准备工作, 来保证后续吊装能顺利开展, 首先运用BIM建模技术, 借助此项技术对主桁架实施精确分析和模拟, 用以确定对主桁架进行分段, 最终确定分成两段, 接着在现场地面展开拼装作业, 把分段后的桁架装配成完整的一榀。与此同时, 还得精准计算预起拱值，这缘故在于, 于实际吊装进程当中, 桁架会因自身重力、吊装力等诸多因素的作用而发生变形, 精准的预起拱值计算可有效降低这种变形对最终安装精度的影响。测量方面, 为了能够实时把控桁架在吊装过程里的位置与状态, 就得开展精确的测量工作。为此, 特意设置了4个固定观测墩。这4个观测墩具备稳定的特质, 能够给测量工作提供可靠的基准。针对桁架的两端以及中点总共5个控制点实施跟踪测量。经对这5个关键控制点予以持续监测, 能够精确洞悉桁架于各个方向上的位移以及变形状况, 给后续的吊装与校正工作供给重要的数据支撑。吊装方面, 于吊装环节, 运用双机抬吊的方式。此吊装方式可充分施展两台起重机的合力, 保障桁架在起吊进程中的平稳性。与此同时, 在主吊点安置可调节吊索。可调节吊索的功能是能够依据实际的吊装情形对吊点的位置以及受力予以调整, 从而确保桁架在起吊进程中处于平衡状态。吊装全程里, 校正工作属于保障最终安装精度的关键要点, 借助实时测量数据反馈, 把测量得出的桁架实际位置以及状态信息及时反馈至控制系统内, 依据反馈的数据, 针对桁架予以调整, 直至坐标偏差都处于±3mm以内, 标点是确保能够让所有人员都迅速且准确接收到, 标点, 你能够成功了解, 标点成功传达, 标点, 让工作得以顺利开展, 标点, 最终圆满完成。在达成这一精度要求之后, 开展高强度螺栓终拧固定操作。高强度螺栓可给予可靠的连接力, 保证桁架于后续的使用进程里维持稳定。实施效果是: 历经一系列的施工操作, 12榀主桁架全都安装完毕。对安装完成后的主桁架予以检测, 结果表明整体轴线偏差最大为8mm, 标高偏差最大是10mm。这两个偏差值远远低于规范允许值, 表明在此次吊装过程中所采用的精度控制措施收获了显著的成效, 达成了高精度合拢。这种安装具备高精度, 不仅对屋盖结构的稳定性以及安全性予以了保证, 还为后续的工程建设奠定下了良好的基础。8. 结论与展望大跨度（>36m）的钢结构超危大工程的吊装精度控制属于一个极为复杂的系统工程, 它不是单纯的测量问题, 也不是单纯的校正问题。其成功的实现依靠的是多个关键因素的协同作用。具有前瞻性的精细化设计以及模拟（BIM）, 借助 BIM 技术开展精细化设计还有模拟, 可于施工之前针对整个吊装过程予以全面的分析以及预测, 能够提前发觉或许存在的问题并制订相应的解决办法, 进而给施工提供科学的指导。科学的施工组织以及工序流程, 合理的施工组织与工序流程能够保证各个施工环节之间的衔接通顺, 提升施工效率, 减少施工过程里的失误与风险。先进的测量技术, 可瞬间、精准地获取桁架的位置以及状态信息, 同步控制技术, 能依据测量所得数据对吊装设备予以精确控制, 以保证桁架按预先设好的痕迹和精准度来开展安装。全过程、动态化的数据管理与反馈机制, 于整个吊装进程里, 要对各类数据实施全面管理以及动态反馈。借由打造完备的数据管理系统, 能够及时把控施工进度、质量等讯息, 且依据反馈的数据对施工进程加以调适与优化。先要把坚实的安全管理当作根本来保障, 安全是工程建设首要任务, 在大跨度钢结构超危大工程的吊装进程里, 得建立坚实的安全管理体系, 以此保障施工人员方面的生命安全以及工程得以顺利开展, 未来, 伴随物联网也就是IoT 、三维激光扫描、数字孪生等技术持续发展, 钢结构吊装精度控制会朝着实时化、智能化、可视化方向演进。设备之间的互联互通, 能借助物联网技术达成, 还能够实时获取设备其运行状态以及数据；物体的三维信息获取, 可凭借三维激光扫描技术快速且准确地做到, 进而为施工提供更为精确的模型；物理世界的实体与虚拟世界的模型实时映射, 数字孪生技术能够达成, 以此实现对施工过程的全面监控以及预测。这些技术予以应用, 会让钢结构吊装精度控制达成从“事后纠正”到“事前预测与事中精准控制”的飞跃, 还能进一步提升超危大工程施工的安全以及质量水平。参考文献有GB 50755 - 2012的《钢结构工程施工规范》, JGJ 99 - 2015的《高层民用建筑钢结构技术规程》, 建办质〔2018〕31号文的《危险性较大的分部分项工程安全管理规定》, 刘学武、郭彦林所著的大跨度钢结构施工过程分析及控制研究综述, 其发表于工程力学, 在2017年, 34卷增刊1期, 页码为1至12, 还有周观根、方敏勇所著的大型钢结构施工关键技术及案例, 由中国建筑工业出版社于北京在2016年出版。
