钢结构防火总被审图打回？06SG501图集教你涂料厚度和包覆做法

身为从事钢构厂房、综合体、装配式公建工作的设计师、审图人员以及施工人员, 面对那钢柱钢梁防火厚度、包覆做法, 常年遭受消防方面提出整改要求 , 国标图集 06SG501 乃是国内民用钢结构防火落地最优选择图集 , 此图集配套 GB51249《建筑钢结构防火技术规范》 , 其中所有防火涂料、板材包覆节点均实现标准化绘图 , 它是消防验收、图纸审查的法定参考依据。

一、图集基础档案

图集编号：06SG501｜全称：民用建筑钢结构防火构造

二、全书存在四大核心板块, 其中一个板块是, 三大类防火涂料构造, 这是用量最大的, 并且此板块属于审图时候会高频翻阅的范畴。

透过耐火时长辨别超薄防火涂料以及薄型防火涂料还有厚型防火涂料, 标明与之相对应而言的耐火极限, 再加上喷涂厚度, 还有加上加网构造:

超薄型

耐火时长为零点五 小时至二点零小时 , 采用薄涂工艺 , 梁柱外露且具备美观性 , 常用于商场 、公共建筑。

薄型

：1.0h～3.0h，膨胀型涂料，吊顶内钢梁优选；

厚型

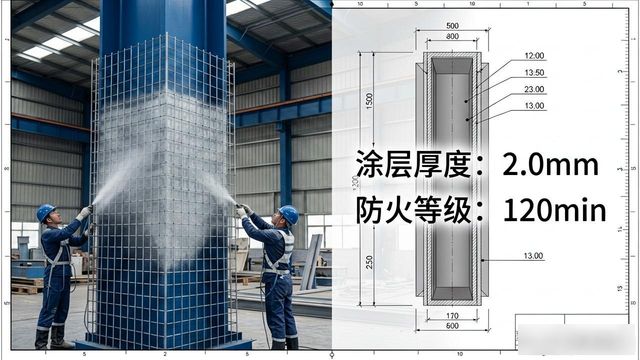

2.0小时之上具备高耐火性能, 是厂房承重钢柱的标准配置, 其中含有挂钢丝网进行喷涂的情况, 以及空心包裹的详细图纸。

2、防火板材包覆节点（审图重灾区）

工字钢、方钢管、圆钢管独立柱或者靠墙柱实现全覆盖, 其存在单层包覆、双层包覆、角钢龙骨固定包覆、钢柱与混凝土相接收口构造这几种情况, 有几十种标准节点, 能解决板材收口漏火以及固定不牢这些通病。

3、钢组合楼板、吊顶防火构造

钢承板与混凝土组合楼板的底面要有防火包覆。吊顶内钢梁需要进行防火封堵, 其详图是地下室、裙楼钢楼盖必须要检查的内容的一部分。

4、无机纤维喷涂 + 附录资料

无机纤维喷涂的施工做法, 耐火钢材的参数, 规范的对照表, 便于快捷查找耐火极限所对应的防护方案。
