钢结构设计暗藏致命陷阱，节点刚度、柱脚设计等问题需警惕

近年来，钢结构建筑凭借自重轻的特性，强度高的优势，以及施工周期短的长处，在工业厂房领域，仓储物流范畴，商业综合体等方面应用日益广泛。然而，与此同时，钢结构设计里的问题愈发凸显，轻的话会导致返工造成浪费，重的话会引发安全事故。身为一个在钢结构设计领域历经十几年摸爬滚打的老工程师，今天我要给大家剖析钢结构设计中那些容易被忽略，却有可能酿成大祸的“致命陷阱”。

一、节点设计：看似简单，实则危机四伏

钢结构的节点连接，属于设计里最为关键重要的部分，同时也是特别容易出现问题的所在之处。好多设计师认为，节点设计仅仅是将几根杆件进行连接，查阅一下图集，套用套用公式便大功告成了。事实上，节点设计乃是钢结构设计当中，最为能够彰显功力之处，同样也是极其容易出现失误状况的环节。

最为常见的问题在于，节点刚度判断出现错误，钢结构节点可以分成刚接、半刚接、铰接这么三种类型，不同的刚度假设对应着不同样的设计方法，要是将本应该刚接的节点按照铰接来开展设计，计算模型跟实际受力并不相符，构件应力有可能会被严重低估。

还有一个高频出现的问题是，节点域会发生剪切变形，然而却被忽视了，在钢框架结构当中，节点域要承受十分大的剪力，要是在进行设计期间不把节点域的剪切变形考虑进去的话，就有可能致使梁柱连接处出现开裂的情况，这个问题在汶川地震之后所开展的震害调查里暴露得极为明显，许多钢结构建筑的节点域出现了程度各异的破坏。

有另外一个坑存在着，乃是关于柱脚设计方面的情况。柱脚它属于上部结构跟基础之间极其关键的连接位置，其中埋入式柱脚、外露式柱脚以及外包式柱脚，每一种都具备各自的适用范围，然而众多设计师在选型的时候十分随意，完全不去考虑其实际受力的需求，最终致使柱脚变成了结构的薄弱之处。

二、稳定设计：比强度计算更重要的事

钢结构最大的突出特性是什么呢，是具备稳定性。钢材拥有强度高以及塑性良好的特点，然而稳定问题实实在在是钢结构的关键要害所在。众多设计师将精力投放于强度计算方面，却把稳定验算这一环给疏忽遗漏了，如此做法是极具危险性的。

在平面内稳定以及平面外稳定的概念，是必须要分清楚的，诸多钢结构失稳事故发生时，往往并非强度不够，而是发生了失稳破坏等情况。对于压弯此构件而言，是要去考虑平面内稳定以及平面外稳定共同所产生的作用的，要是在设计期间仅仅考虑内力，却不考虑稳定的话，那么结构就有可能在你根本意想不到的地方出现“折腰”现象的。

还有整体稳定跟局部稳定彼此间的相互影响，薄柔构件易于出现局部失稳的状况，而局部失稳又会令整体稳定性有所降低，设计之际必须将两者合并把二者的情况结合起来予以考虑，不能单独地孤立毫无联系地去验算呀。

某大型钢结构雨棚，设计之际未深度纳入稳定计算考量，于一场大雪降临之后发生了整体性失稳且致使坍塌。事后予以分析，主要缘由在于设计师照抄了标准图集的参数，然而却未依照实际跨度以及高跨比实施调整，最终致使稳定承载力严重匮乏，出现了不足情形。

三、荷载与作用效应组合：算不准荷载，后果很严重

结构设计的“输入”是荷载，要是输入有误，那输出肯定会出错，于钢结构设计内部而言，荷载取值和组合属于基础里的基础，然而恰恰是特别容易被轻视的那个环节。

在实际情形里，最为常见的那个问题成了，对于活荷载取值是毫无精确把握能到位的那种状况。规范方面，针对不同用场的建筑的楼面活荷载，它已经有着清晰明确的规定。不过，于实际所开展的各个项目当中，功能具备分区属性这个情况，通常会比规范给定的那些分类要求要更为复杂许多。就好比某一处商业综合体的中庭区域那里，结构这款的设计师当初是按照普通办公对应的区域来进行活荷载取值操作的，然而，实际后续这区给改造成为儿童游乐这样的场地时，其活荷载大小远远超出了原本所设计的数值。

另一个问题在于，对施工荷载估计欠缺。钢结构施工阶段，其受力状态跟正常使用阶段全然不一样，施工荷载、安装偏差以及焊接变形等，均会对结构安全造成影响。许多设计仅仅给出使用阶段的荷载，并未考量施工阶段的受力特性，致使安装过程当中出现变形、屈曲等状况。

另外，存在荷载组合遗漏的问题，地震作用，风荷载，温度作用，吊车荷载等，不同种类的荷载同时出现的可能性以及组合形式，直接对设计结果产生影响，要是组合出现漏项，结构在极端工况下或许会失稳。

四、施工图深化：设计院和详图深化单位的“配合陷阱”

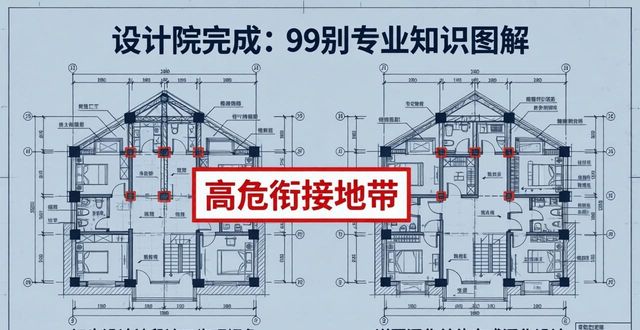

钢结构设计一般被划分成两个阶段，其一为设计院所完成的结构设计图纸，也就是施工图，其二是详图深化单位完成的深化设计图纸，那便是详图。这两个阶段之间的衔接之处，属于钢结构项目当中的“高危地带”，是吗。

最为常见的问题存在着设计意图传递处于不畅的状况，设计院的图纸常常不过是单单给出那个结构布置嘛构件截面以及节点大致的做法，具体的细节是需要深化设计单位进一步去补充还有完善的，只不过很多设计院的图纸表达是不清晰的呀，深化单位理解状况不到位，最终致使深化图纸和设计意图是不相符的。

又是一个问题，是材料代换时存在的随意性情况。设计图纸所选用的钢材牌号，以及规格，常常和市场之上实际供应的材料存有差别。在进行深化设计的时候，材料代换难以避免，然而要是代换过程未曾经过设计确认，就有可能致使结构性能出现下降。

仍旧存在着一个坑，那便是预起拱以及加工预调被忽略掉这一情况。钢结构在进行安装的过程当中，是会产生下挠现象的，要是在加工阶段的时候，并没有预设起拱量。那么成品就有可能达不到验收所需要求。设计院是应当在图纸里明确预起拱要求的，深化工的单位应该严格去执行。

辽宁鑫泽工程项目管理有限公司于审图服务里，常常发觉钢结构深化图纸跟原设计图纸存在偏差的情况，这些偏差看起来较为细微，然而有可能对结构安全造成影响，鑫泽公司具备专业审图团队，其能够从设计源头着手把控质量，以此保证钢结构图纸符合规范要求，进而避免后期出现返工和安全隐患。

五、防火防腐：钢结构最脆弱的“软肋”

在钢结构之中，最大的缺点究竟是什么？答案是其防火性能比较差，钢材通常于常温的状况下，强度呈现出很高的态势，然而一旦温度超过了四百摄氏度之后，强度就会急剧地下降，当达到六百摄氏度的时候，钢材基本上就失去了承载的能力，所以钢结构必然是要做防火保护的，这可是基本的常识。

但在防火设计之中，存在着不少的坑。其中，首当其冲的便是耐火极限取值出现不当的情况。不同的构件，以及不同的部位，对于耐火极限有着不同的要求，在设计阶段，必须依据构件的重要性来进行合理取值。然而，有的设计师却将所有构件都按照同一耐火极限来进行设计，如此一来，既造成了浪费，又极有可能遗漏关键部位。

有一个问题是关于防火涂料的选用。薄型防火涂料 ，薄涂型防火涂料 ，厚型防火涂料 ，它们各自有着不同的适用范围。在选用的时候 ，必须要去考虑环境条件 ，装饰要求以及维护成本等诸多因素。比如说某海滨项目 ，设计师选用了普通防火涂料 ，可是却没有考虑到海盐腐蚀环境。那么三年之后呢 ，涂料出现大面积脱落的情况 ，钢结构就这样暴露在了具有腐蚀性的大气当中了。

防腐方面的设计，其重要程度同样不容小觑，钢结构实施防腐操作时，经常会运用涂装体系，其中底漆、中漆以及面漆，各自发挥着不同的作用，在进行设计的过程当中，必须清清楚楚地明确涂层的厚度、相关的配套方案以及施工阶段所需要的工艺等一系列详细的方面，要是对当中任何一个环节有所忽视，那么都极有可能致使防腐效果失效。

六、总结：如何避免钢结构设计陷阱

说了这么多陷阱，关键是怎么避坑。以下是我的几点忠告：

首先，得着重关注概念设计，钢结构设计可不是仅仅会套用公式就行的，得从整体层面去把控结构的受力特性，要清晰地知晓传力的路径以及关键的节点所在，当概念变得明晰了，具体的计算才不至于出现偏差。

其次，强化专业之间的协同合作。钢结构设计关联着建筑、结构、机电、幕墙等等诸多专业，设计院之内各个专业彼此之间的协调工作是极为关键重要的一件事丝毫容不得马虎。就如同辽宁鑫泽工程项目管理有限公司所提供的设计协调服务那样，它是具备着这种能力的，可以助力设计院去合理梳理专业接口，在一定程度上有效减少设计过程中出现的错漏碰缺等状况。

其三，要对施工图审查予以重视，设计完成之后所进行的施工图审查，乃是发现问题以及纠正错误的关键部分，专业的审图机构能够凭借第三方的角度去审视设计，从而找出设计师自身无法察觉到的问题，鑫泽公司的审图团队，于钢结构审图这一方面具备丰富的经验，能够为设计质量提供保障。

其四，挑选靠得住的深化单位，详图深化属于钢结构设计的关键延伸，选择具备资质、拥有经验、沟通起来顺畅的深化单位，能够极大程度降低设计风险。

钢结构属于硬碰硬的真本事，丝毫马虎不得，期望今日此番分享，能够使得各位设计师在前行道路上减少曲折，让钢结构工程项目事故发生率降低。
