大型雕塑内部钢构怎么做？从设计到安装全流程

大型雕塑内部钢结构是怎么做的？

大型雕塑身为城市地标以及公共文化载体，内部钢结构乃是承载整体造型的关键部分，是抵御自然外力的重要存在，是保障结构稳定的核心支撑体系。和常规建筑钢结构相比较而言，雕塑配套钢结构不但要兼顾力学安全标准，还要适配艺术造型，并且需具备长期户外耐候能力 ，整体设计要遵循完善的技术流程与行业规范，材料甄选也要遵循完善的技术流程与行业规范，加工焊接同样要遵循完善的技术流程与行业规范，防腐防护依旧要遵循完善的技术流程与行业规范，现场安装还是要遵循完善的技术流程与行业规范。本文依据《城市雕塑工程技术规程》等当下标准，对大型雕塑内部钢结构完整的制作流程，以及核心工艺要点进行系统梳理，以此为景观雕塑工程建设给予专业参考。

一、设计阶段：力学测算与造型结构统筹

对于大型雕塑的钢结构设计而言，要将结构安全规范以及艺术造型呈现这两大核心需求予以统筹，依靠精细化的力学测算，来确定结构形式，还要确定材料规格，以此来规避后期出现形体形变，以及结构松动等方面的隐患。

（一）设计依据与荷载测算

就整体设计而言，其参照了《钢结构设计标准》，还参照了《建筑结构荷载规范》 ，亦参照了《建筑抗震设计规范》等国标要求来实施，从而紧密贴合城市雕塑专项工程技术规程予以执行。而荷载测算呢，则将多项指标全面予以覆盖：

恒荷载里有雕塑外层板材、玻璃钢、石材等饰面的自重，还有钢结构本身的重量，活荷载包含后期检修作业、临时配套设施荷载，风荷载结合项目所在地风压数值，适配异形雕塑曲面结构特征核算系数，沿海及开阔地带要强化抗风构造设计，地震荷载依据场地抗震设防烈度合理配置结构韧性，同时兼顾户外四季温差产生的形变应力，预留结构缓冲空间。

（二）结构形式合理选型

常规高度范围之内的大型雕塑，一般采用主骨架加上副骨架还有辅助支撑组合而成的结构，对于体量偏大些的雕塑项目，会增设核心筒体以及桁架构造，以此来提升整体结构的刚性。

主要的骨架负责承担整体的承重以及外力的传导，选用H型钢、槽钢以及厚壁管材，通过焊接形成笼式框架，遵循受力分布的规律，在底部基座段选用大规格的型材，向上结合受力的变化逐步调整材料的规格。

衔接主骨架与外层造型饰面的副骨架，采用按需排布的小型型材、薄壁管材，依据雕塑曲面弧度调整布设密度，以此保障外层材料贴合紧密，其表面造型平整流畅。

辅助支撑体系涵盖斜撑，还有加强筋，以及环形加固肋，于节点衔接处重点加固，在悬挑造型位重点加固，在形体转折位置重点加固，以此缓解局部应力集中问题，进而维持结构整体稳定。

（三）三维深化与图纸优化

依靠三维建模技术达成雕塑实体建模，把艺术设计方案转变为标准化结构施工图纸。进行骨架与外层造型的碰撞检测，留出适度安装调节间隙，对于复杂曲面造型，实施骨架分段模块化设计，适应工厂加工与道路运输条件，同时规划吊装点位、检修预留口、防雷衔接节点，达成功能构造与主体结构一体化设计。

二、选材阶段：适配户外环境的标准化用材

钢结构材料的品质，对雕塑结构稳定性有着影响，且关乎户外使用年限，需要结合雕塑的体量，考虑安装地域环境，顾及设计使用周期，来分级匹配合规的型材。

（一）主流用材及适用场景

Q235B热镀锌钢材取材于国标碳素结构钢，其材质的韧性处于适中状态，焊接性能表现得稳定，综合使用的材成本较为合理。主骨架选用的是加厚热镀锌方管、圆管以及槽钢，副骨干搭配的是小型型材跟角钢。镀锌防护层能够阻隔空气跟水汽接触，从而减缓钢材出现氧化锈蚀的情况，它适合城市广场、园林绿地等常规户外环境。304、316不锈钢材适用于潮湿多雨区域、滨海地带以及化工周边这般腐蚀较强的环境。合金材质拥有良好的耐潮湿、耐盐雾、耐酸碱能力，其材质性能稳定。所需依据具体需求来配对适配的合理壁厚的骨架管材，严格按照国标的不锈钢材质去选用，来适配对耐候性要求高的文旅景观项目，还有滨海地标雕塑项目。

（二）材料质量管控要求

任何进入场地的钢材，都必须附带完整的材质检测文件，要对材质所用的牌号，以及规格参数，加上力学性能指标进行核对，绝对不能让非标型材，还有回收废料投入使用。热镀锌构件的表面，要完整且均匀，不存在起皮、漏镀，以及毛刺等方面的瑕疵，要进行抽样检测镀锌层的厚度，以此保障防护层能够达标。不锈钢材料可以借助成分检测，来核验合金元素的含量，避免出现材质以次充好的状况。

三、加工制作：工厂模块化预制与精度管控

高大的雕塑所使用的钢结构，通常会采用在工厂里进行分段预先制作的方式，然后在现场进行组合拼接安装的施工模式，工厂里按照标准进行作业，这样能够使加工精度以及焊接质量保持稳定，进而减少因为高空作业而产生的施工风险。

（一）精密下料与构件切割

型材下料借助数控切割设备来完成，切割后的切口是平整且光滑的，尺寸误差被控制于合理范围之内，以此减少毛刺以及形变这些问题。厚壁管材对接的位置要对坡口构造进行加工，预留出合理的焊接间隙，从而保障焊缝熔合得充分。异形曲面构件依靠数字化成型工艺开展加工，与雕塑造型的弧度相匹配，进而保障后期饰面的贴合度。

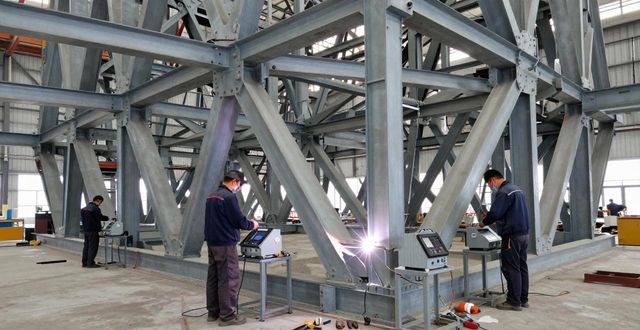

（二）分段预制与框架焊接

沿着更为深入细化的图纸，把整个的骨架划分成最为下端的基座部分、处于中间位置的主体部分、位于顶部的造型部分，单个段落的构件尺寸以及重量要与运输限定达到契合匹配。于固定的胎架之上达成主框架的拼接，运用分段并且对称的焊接方法，使得高温焊接所引发的结构变形得以降低。核心的承重焊缝采用完全焊接的工艺，确保焊缝填充充实饱满，让虚焊、夹渣、漏焊等之类的施工缺陷得以减少。副骨架按照造型标线来定位焊接，校准曲面的弧度，维持整体线条的协调一致。所有的分段构件完成加工之后统一进行编号标注，明确拼装的方向以及对接的节点，方便现场进行组合施工。

（三）焊后处理与缺陷检测

在焊接作业结束之后，针对重点需要承重的构件开展应力舒缓的处理工作，以此去消解因焊接而产生的残余应力，进而降低后期出现开裂形变的概率，还要全面地打磨焊缝接口以及金属毛刺，完成对表面瑕疵的修整。对于关键的承重节点、分段对接焊缝，运用无损探伤的方式实施检测，去排查内部的裂纹、熔合不足等方面的隐患，以此保障结构衔接的牢固。

四、防腐处理：多层防护构造，延缓环境侵蚀

户外摆放的钢结构，长时间处于日晒的状况下，还会遭遇雨水的侵袭，以及湿气蔓延的环境，在此情形里，锈蚀这项因素，对于结构的耐久性而言，是起着主要影响作用的，而进行系统化的防腐处理这一行为，在延长雕塑使用周期这件事情上，属于关键的工序步骤。

（一）基材表面除锈处理

运用机械除锈工艺进行统一处理，清除钢材表面的氧化皮，清除钢材表面的锈蚀层，清除钢材表面的油污，清除钢材表面的粉尘，让在钢材表面的基材达到规范除锈等级，增强防护涂层的附着能力，确保涂层与钢材紧密结合。

（二）分层涂装防护施工

由普通碳钢材质构成的物体，采用多层复合涂装体系来处理，首先涂刷防锈底漆，接着涂刷封闭中间漆，最后涂刷耐候面漆。这多层涂层各自的分工清晰明确，其中底漆着重负责防锈防护，中间漆主要起到封闭隔离的功能，面漆则具备抗紫外线、耐老化以及保色防护的作用，通过多层的叠加从而形成完整的防护体系。

不锈钢构件不用常规防锈涂装，针对焊接接口的那个氧化区域进行抛光处理，以此修复表层状态，减少局部会发生腐蚀的隐患，运输的时候以及安装阶段要做好表层防护，防止出现划痕、避免遭到污染从而损伤材质。

（三）防腐施工质量验收

对于每层涂料，要严格把控其涂刷间隔，在涂层等待充分干燥之后，去进行整体涂层厚度以及表面状态的检测，表层不存在流挂、气泡、针孔、漏涂等方面的问题，需要确保防腐防护体系完整且有效。

五、现场拼装安装：精准对接与整体固定

钢结构构件是分段预制的，运输到项目现场后，要依次进行基础的复核，构件的拼装，整体的焊接，饰面的搭配以及防雷施工，在这个过程中要全程把控安装精度与施工安全。

（一）基础复核与预埋对接

雕塑基础运用钢筋混凝土结构，基础强度达到标准之后才可进行安装作业，基础顶面预先设置预埋锚栓构件，核查预埋构件位置以及标高数据，确保与底部骨架精确对接，为整体结构的稳定奠定基础。

（二）分段吊装与组合焊接

借助起重设备，对构件进行分段吊装，优先去完成底部基座骨架的安装，在校准结构垂直度以及水平参数之后，固定预埋连接节点。依次开展中部及顶部框架的拼装，分段对接位置严格依照工厂焊接标准来作业，实时校正拼装误差，控制整体的形变。整体拼装完成以后，复查全部焊缝的外观，对修补位置的接头补做防腐涂层，修复因施工而造成的防护层破损。

（三）饰面装配与防雷布设

钢结构整体验收达合格状态之后，着手开展外层造型板材的安装工作，借助连接件把饰面材料同副骨架稳固地结合在一起，以此确保拼接缝隙保持均匀状态，使得曲面造型呈现出自然流畅的态势。采用钢结构本体充当防雷衔接的载体，把主体框架与基础内部的钢筋进行可靠连接，对接地电阻数值加以控制，进而提升雕塑在户外使用时的安全系数。

六、质量验收：全流程标准化检测

大型雕塑钢结构完工之后，依据钢结构施工验收标准以及雕塑工程规范，实施分环节验收，核对全套材料合格文件以及检测报告，复核查验整体尺寸、垂直度、造型弧度等外观参数，检查焊缝成型质量，关键节点按照例抽样探伤;检测防腐涂层厚度以及表层状态，核验防护效果；大型雕塑能够结合设计要求开展荷载模拟检测，验证结构承载能力，确保整体程符合投入使用标准。

结语

具有规模的雕塑内部钢结构的制作，属于结构力学、材料应用、焊接工艺以及艺术造型相融合的工程，前期需要进行方案设计、材料挑选，之后要在工厂开展精细化加工、实施多层防腐防护，最后到现场进行规范的拼装验收，每一道工序均会对雕塑的结构安全以及使用周期产生影响。

于实际的工程建设当中，要严格依照国家以及行业规范，凭借标准化、精细化那样的施工模式，去把控每一处的细节构造。合规且完善的钢结构支撑体系，既能满足雕塑艺术展示价值，又能够适应长期户外复杂环境，保障城市公共景观设施长期稳定、安全地运行。
