钢结构屋面漏水原因及解决方案

一、钢结构屋面形式

建筑屋面是建筑位于最上方的起到承重以及外围护功能的结构，它具备的围护功能以及那立面造型功能，对于整个建筑来讲是极其关键的，它还是轻型钢结构围护系统里最容易出现漏水情况的突出部分，其较为主要的功能是能够抵挡风以及雨、以及雪的侵入同时抵御太阳的辐射，并且还要承受屋顶自身的重量以及屋顶上的风、有积雪状况下起的雪以及有人在上面时的荷载。

（1）首先，轻型钢结构屋顶存在多种类型，这是基于其所使用的材料来划分的。其中包括彩色压型钢板，还有彩色钢板夹芯板，而且有价多彩油毡瓦这类材料，另外有各种轻质屋面板，以及GRC板，同时包含金属拱形波纹屋面类型，再有就是复合压型钢板类型。

（2）用于轻型钢结构屋面和墙面的材料，主要选用彩色压型板或者夹芯板。彩色压型板的连接方式上，有既有3600卷边板、暗扣板搭接的连接形式，还有打钉板这种连接方式。檩条采用自身重量较轻的薄壁C型或Z型钢檩条，屋面坡度的设计通常是1/10～1/15。

二、屋面板的连接

钢结构体系建筑的屋面板，存在于屋面上，有长向连接与侧向连接这两种情况。长向连接，主要是采用搭接这种方式，也就是上坡的板去压下坡的板，在搭接的地方，设置专用的防水密封胶，再添加固定专用的压条。而对于侧向连接，其方式当前主要有下面这三种，分别是搭接连接、暗扣式连接以及咬合暗扣式连接。

三、各部位漏水原因分析及解决方案

屋面维护系统漏水按部位归结起来主要分布如下：

屋脊部位

漏水的原因在于，屋脊处的波峰过高，致使屋脊盖板没办法保证防水；纵向搭接的时候不放胶泥或者硅胶，从而形成缝隙进而导致漏水；屋脊盖板纵向搭接采用铆钉连接，因热胀冷缩强度不足从而拉断铆钉，最终形成漏水；屋脊盖板与屋面板之间不铺设堵头，或者堵头放置不符合规范而脱落造成漏水。

怎么办呢：把屋脊盖板做得更宽些，而且，把坡度找得更大点；在搭接的那里，敷上胶泥或者硅胶；把缝合钉钉换掉；堵头要和板型般配匹配契合，敷设堵头的时候，胶泥或者硅胶得一上一下地放。

屋面气楼部位

造成漏水的缘由是，气楼跟屋面交接的地方，收边的下方没放置泡沫堵头，并且收边纵向搭接的时候没有敷设胶泥或者硅胶。屋面的外板在气楼交接处没有安装上板。气楼结构支柱开孔的部位没有做防水处理。气楼自身在制作以及安装方面存在导致漏水的隐患。

1. 收边安装之前，要敷设泡沫堵头；纵向搭接的时候，得设置胶泥或者堵头，并且靠缝合钉来固定。2. 气楼安装之前，一定要把屋面板往上扳。3. 规定气楼施工方，在气楼结构完成之后，必须对开孔部位做防水处理。4. 对气楼安装质量以及防水性展开查验。

采光板部位

需知晓漏水原因，其一，采光板板型和屋面板板型不相吻合，其二，采光板两侧波峰高于屋面板，其三，安装之后，密封过度严密致使采光板内外形成气压差，其四，毛细水从采光板两侧缝隙进入屋面内部引发漏水情况，其五，采光板纵向搭接长度不足，同时胶泥老化丧失粘性，其六，纵向胶泥脱落，其七，采光板与彩钢板之间属于刚性搭接，并且中间的缝隙未进行密封。

所采用的解决办法是，将防水螺钉施打于波峰的上部位置，对于采光板处的收边板而言，其应当与采光板实现密封牢固的状态，纵向两侧的胶泥需要进行加宽的处理，并铺设在波峰的上部，以此来防止毛细水的渗入。

屋面开孔部位

漏水缘由如下，其一，开孔时未依照设计节点来做防水处理，其二，钢堵头放置之际未敷设防水胶泥以及硅胶，其三，开孔四周预留的范围比较小，致使雨水流淌得不顺畅，从而容易出现积水现象，其四，开孔四周包边搭接时没有进行防水处理，其五，开孔内部四周未添加结构件，进而形成了低凹积水，其六，防水施工存在阻水情况，最终形成了积水。

解决方案是，依照设计图纸来开展施工，并且要严格遵循施工工序，敷设胶泥以及硅胶，开孔的四周预留的范围务必要满足排水的要求，墙面、屋面在开孔之后一定要紧接着进行防水处理，后增围护开孔最好是增设檩条或者角钢结构，以此减小围护的变形，防水施工安装一定要严密、平整，从而让水流能够顺畅。

檐口部位

造成漏水的状况之源在于，檐口的那种位置，乃是致使漏水问题出现的主要起始源头，屋面外板在进行安装的时候，没有添加泡沫堵头作处理，屋面外板当时，没有向下扳动；墙面外板的长度是不够的，而且檐口的那个部位，没有添加防水收边的操作。

采用的解决办法是，在进行屋面外板安装之际，要同步放置泡沫堵头，并且要把屋面外板向下扳30度，而在檐口的位置，则应当依据设计所提出的要求来额外增设收边。

天沟部位

天沟焊接接头处有缝隙，因这缝隙导致了漏水，此为其漏水首因；天沟管径与雨水管管径设计得过小，这管径大小与厂房坡长不匹配，这是漏水又一因素所在；天沟端部未做封头板，这使得漏水情况加重；屋面外板伸进天沟里的长度不够，于是水就倒流入厂房内部，这也是漏水的一个缘由的呀。

解决办法：适当加大天沟深度，让天沟雨水不超过搭接缝。

砖墙与轻钢屋面连接部位

漏水的原因是，此位置极易造就供水泄漏的潜在风险，屋面的板材以及水泥质地的墙壁相衔接的地方出现了漏水状况，其关键缘由在于应力并非同步，进而致使硅酮类胶水与粘结的表面产生裂隙，所以才出现了漏水。

解决的办法是，要防止温度出现变形，需采用两次收边连接来进行处理，在与砖墙体进行连接的时候，收边应该具备一定的角度，并且要做到完全密封，收边之间应当预先打好密封胶。

四、维护系统其它漏水原因分析

设计原因

屋面雨水系统，未依照规范去设置溢流措施，当暴雨强度超出雨水系统排放能力的时候，就会越过搭接缝，甚至还会漫上屋面，进而造成事故。

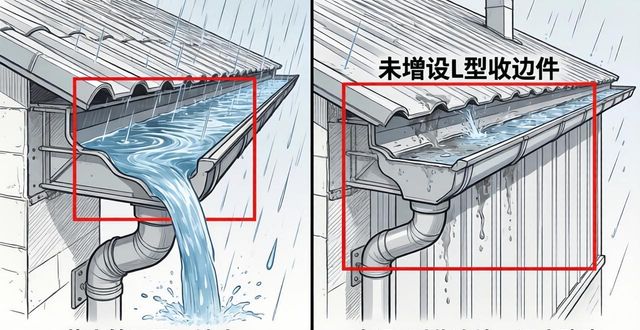

落水管数量不够，雨水顺着天沟流动的距离长，历经的时间久，进而导致壅水现象出现；墙面外板的上部没有额外增设Ｌ型收边件，由此产生了天沟内侧存在漏水的隐患。

③彩钢泛水配件设计不合理，达不到防水效果。

④规范对构件变形控制值作出规定，其中檩条挠度为L/180，屋面梁挠度也是L/180 ，这里式中的L指的是受弯构件的跨度 ，屋面檩条截面设计过小 ，且间距过大 ，那么在风荷载作用下 ，檩条和压型板的变形就会过大。

⑤没有充分去考虑结构变形带来的影响，也没有充分考虑温差变形造成的影响，还没有充分考虑干缩变形产生的影响，以及振动等方面的影响，使得设防不符合基层变形所需要求。

⑥门式刚架轻型房屋屋面坡度适宜选取八分之一至二十分之一，于雨水较多的区域适宜选取其中较大的数值，南方地区屋面坡度不应当小于百分之五。在实际开展设计的工程里面，许多工程屋面坡度过小，屋面雨水没办法及时排至天沟。

材料选用不当

雨水管材选用塑料管材，其强度欠佳，钢结构厂房自安装起始直至投产运行阶段，极易遭受损害。

②用于天沟的钢板比较薄，焊缝容易出现问题。

③没有依据屋面的坡度来挑选合适的采光板的板型，以及屋面彩板的板型，波峰是比较小的，并且侧向搭接是太少的，这对于排水而言是不利的。

④围护部分的彩板厚度欠佳，运用了一段时间后，外板出现腐蚀状况、因温度影响发生形态歪曲变化，板与板之间的间隙尺寸更大了。

⑤压型板的基板，其镀锌层质量欠佳，涂层过于单薄，进而使得压型板的使用寿命时长较短，容易出现锈蚀并损坏。

⑥自攻螺钉胶垫质量差容易开裂，玻璃密封胶容易老化等。

第七，扣板显著地出现变形情况，相邻的两块板，它们的板高不一样，而且间距也不相同；扣板所使用的拉钉，应当采用具备防水功能的拉钉。

构造措施

对因缝致使的漏水，堵头是有作用的，不可忽视，像确保彩钢板与屋脊盖板的堵头安装到位，采光板与屋脊盖板间堵头下方施打硅酮密封胶，屋面开孔处彩钢板波峰两端设置钢堵头。

②搭接时缝隙容易受温度影响变大，应充分留够搭接长度；

③水宜疏不宜堵，一般安装时在钢板内侧打密封胶，多多益善；

④对于钢结构屋面围护系统热胀冷缩所产生的不利影响，务必要予以充分重视，进而采取恰当合理的构造措施。

使用过程中

①屋面檩条上随意增加荷载，导致屋面板变形。

②雨水蓖积污较多，存在阻水。

③防水胶、密封胶老化，使用过程中缺少必要维护。

总结：致使钢结构维护系统出现漏水情况的因素繁杂多样，若要从根源上化解问题，需凭借设计予以慎重对待，进而确定契合实际的设计方案，妥善处理好一头（也就是防水层的收头部分），二缝（具体为变形缝以及分格缝），三口（分别是水落口、出入口以及檐口）以及四根（包含女儿墙根、设备根、管道根还有烟囱根）等泛水部位的精细构造处理；在施工层面，要制定针对维护系统防水施工的专项方案，各个专业之间彼此协调并紧密配合。设计达到完善程度，安装精准落实到位，构造设置合理恰当，使用过程遵循正确方式，服务及时跟进到位，如此方能保证钢结构维护系统毫无渗漏情况发生。也就是说，不管运用何种样式来安装了，只要依据特定那一个样式的施工工艺以及相关规定来开展了，就能够降低或者避免出现漏水这个问题了。
