钢结构机房设计难？数字化辅助提效率降误差

中建八局第四建设有限公司 任常杰

自书接上回起，栈桥负责承载皮带机，使其通往转接机房，转接机房也就是工作塔，它是储料汇集以及分流的核心关键枢纽，在其结构设计方面，遇到了许多挑战性难题。与栈桥相比较而言，转接机房的整体布置更为繁杂，受到设备安装条件非常严格的限制，对于构件定位精度的要求不低，并且缺少通用设计模板，这致使全参数化建模没办法广泛应用。怎样基于传统设计流程，借助数字化手段来提高设计效率以及质量，这是急切需要解决的问题。这儿会细致剖析钢结构机房数字化辅助设计的整套流程，探究空间建模跟平面绘图双向输出的达成途径。

图 1 工艺图纸

一、设计痛点：传统流程下的效率与精度瓶颈

转化工艺提资所要依据的那份提资，是转接机房设计的前提条件，然而，在传统设计模式的施工图绘制这个环节里，以及，在工艺提资转化这个环节当中，都存在着显著的不足之处：

（一）工艺提资转化难题

在把工艺条件转变为结构模型之时，传统的方法主要有着两种路径，然而这两种路径都存在着缺陷。

1. 在工艺条件图这个底图之上直接添加杆件，工艺图里的图元种类繁杂多样各有不同，其标高也并非一致处于不同水平，这极其容易致使节点定位出现偏差偏离正确位置，进而对结构连接的准确性造成影响。

2. 先进行CAD平面布置图绘制，接着拾取线来添加杆件，由于受图纸精度的影响，常常会出现节点不相交的情况，还会出现杆件错位等问题，后续需要大量人工进行修正。

图 2提资图立面

（二）施工图绘制痛点

绘制施工图之际，要针对节点部位开展避让处理，工作量既大，又容易由于精度方面的问题致使图面质量呈现出参差不齐的状况，难以确保设计成果具备统一性以及规范性。

图3 初步图纸缺陷

以上述问题为指向，数字化辅助设计的核心思路为，基于一套构件平面布置图（下称布置图），借由参数化设计达成空间线模与平面施工图的双向输出，突破传统流程的效率瓶颈，并且保障设计精度。

二、数字化设计完整流程：从准备到落地的全链路拆解

（一）前期准备：奠定数字化设计基础

在前期进行准备工作时，其核心要点在于构建起相对而言较为规范的初步布置图，以此为后续展开的数字化处理工作，提供清晰明确的数据支撑。

依据工艺提资图当作衡量参考标准，去绘制出初步的那个平面之内的布置效果图，将柱、主梁、次梁以及平面支撑等这些关键的构建之间所存在的位置关系清晰地明确出来。

针对于关键构件开展标准化分类工作，借由指定专门的专属图层或者线型的途径达成区分目的，并且标明各层的标高数值，以此为后续的图元提取以及识别操作提供相应依据。

图 4前处理示意图

（二）数字化处理：核心流程与关键技术

图元识别、分组、重构等功能，借助 Y-Gama 平台来完成，这些功能属于数字化处理范畴，而数字化处理是达成双向输出的关键核心环节，它能实现从布置图到精准模型以及施工图的转变，具体步骤如下：

1. 图元读取与基线处理

首先借助 Y-Gama 的“读取 CAD 图元”功能，去拾取布置图里的各类构件图元，这些构件图元包含定位框、柱、梁、支撑、预埋件等，可以形成结构化数据列表。随后以定位框作为边界构建 Brep，把每个定位框内的图元划分成一组，并且赋予统一容器路径，由此实现图元的有序分组，这为后续分层处理奠定基础。

图5 图元读取

图6 基线处理

2. 基准点提取与构件分类

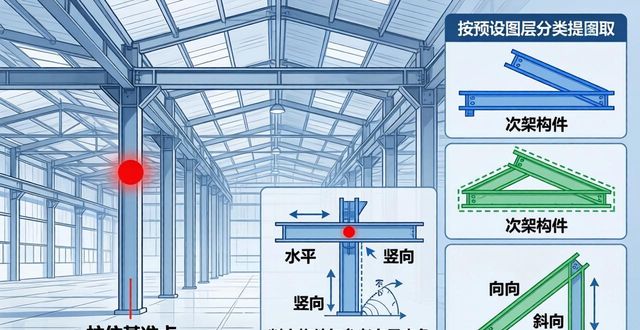

选取柱位当作各层图元进行重建的基准点，借助提取柱中心点坐标，保障各构件的定位基准达成统一。基于此，依据预设图层分类来提取各类构件图元，对于支撑与次梁处于同一图层的情形，能够通过图元属性作进一步区分，颜色或者线型都可以，本实例把线型作为关键区分参数，达成两类构件的精确分离；进而通过判定构件与参考向量的夹角，把次梁划分成水平、竖向、斜向这三类，减少后续基线重建的运算量。

图7 提取柱位坐标

图8 提取各类构件图元

图9 布尔分支提取构件

图10 基线按方向提取

3. 基线重构：保障构件连接精度

为何要开展基线重构呢？就如同开头阐述过那般，当初始布置图由于绘制误差等诸多因素的缘故，从而难以达成结构建模所需的精度要求，那么基线重构便成为了化解这一问题的关键步骤。

主梁进行重构，直接去匹配最为邻近的柱子端点，对于悬挑梁而言，要增设距离阈值判断，当超过所设定的距离之时，保留杆件的原始点，兼顾精度以及设计的合理性。

次梁进行重构操作：采取线面相交这种方法，去构建出经过已知直线的铅垂面，借助得到该平面和其他直线的交点并且筛选出最近点，通过匹配来确定线段新的起始点，以此保证次梁与其他构件连接精准无误。

对于平面支撑进行重构，要借助查找最近的梁线交点这一方式，进而重新匹配支撑端点，以此来解决支撑与梁连接错位的问题。

图11 基线重构原理卡片包

图12 基线重构完成图

至此，平面构件重构完成。

4. 空间模型组装与参数化设定

完成平面构件基线的重新构建之后，借助读取初步布置图里的标高信息，把各层平面沿着 Z 向进行组装，进而形成完整的空间线模。为了应对标高的调整情形，本案例运用表达式来设定人工修正参数：在未修正的时候会自动读取或者计算标高以及层高值，当进行修正时便强制启用人工设定值以此保障模型的适应性。

与此同时，为了方便后续梁截面的定义，借助设置长度阈值的方式，对梁基线展开分组操作，并且指定好专属图层；针对施工图绘制的需求，增添节点打断模式，让杆件端点按照指定距离进行回缩，进而进一步保证节点间距的统一，提升图面表达的规范性。

图13 空间线模

图14 完整卡片包

图15 节点处理原理卡片包

图16 节点避让效果

三、设计成果：双向输出的质量与效率提升

通过上述数字化流程，最终实现两大核心成果的双向输出：

在空间线模里，模型之中各个构建的连接表现得精准无误，节点之间所存在的关系清晰明了，已经全然契合结构设计所要求的精度标准，能够直接被运用到后续的结构分析以及优化环节当中。
