钢构设备安装怎么做 核心要点与场景

一、什么是钢结构设备安装，为什么它越来越重要

以钢结构当作主要承载或者辅助支撑体系，针对工业设备、生产设备以及环保设备，还有动力设备、输送设备、罐体、风机、水泵、换热器、管廊附属设备等，开展定位、支撑、连接、固定以及配套施工，这便是钢结构设备安装，简单理解的情况了。

它跟普通建筑钢结构最为显著的差异之处在于，普通建筑钢结构着重突出空间围护以及主体受力，然而钢结构设备安装更为侧重于“设备运行条件”。这意味着，除了具备承重能力之外，还必须考量振动状况，偏载情形，检修事宜，二次灌浆要求，标高精确程度，管线接口情况，操作平台设置，人行通道状况以及安全防护措施。

于现代工业厂房里，在仓储物流范畴内，于能源配套领域中，在环保系统当中，以及自动化产线之上，设备变得愈发大，变得愈发重，变得愈发精密。如此一来，仅仅依靠土建基础已然很难去解决所有问题，钢结构平台的作用越发凸显，钢支架的作用越发凸显，设备框架的作用越发凸显，操作平台的作用越发凸显。

二、钢结构设备安装常见应用场景

依照项目经验而言，钢结构设备安装并非属于一个单独工种，而是普遍存在予多个工程场景里。

应用场景

典型设备

安装关注点

工业厂房

风机、水泵、空压机、除尘器、配电柜

承载、振动、检修通道

环保系统

喷淋塔、活性炭箱、废气处理设备

耐腐、防风、平台与爬梯

自动化产线

输送设备、机械臂附属结构、料仓

标高精度、接口位置、动态荷载

能源动力

冷却塔附属设备、锅炉辅机、换热设备

热膨胀、管道联动、设备基础配合

仓储物流

提升机、分拣设备、平台设备

运行稳定、空间组织、维护便利

这些场景，形式各异，然而底层逻辑却是一样：钢结构，并非独自存在，而是依据设备运转条件，来提供服务。

三、钢结构设备安装的标准施工流程

通常来讲，并非那种到了现场才去设法解决的情况，对于一个已然成熟化的钢结构设备安装类目项目，而是自深化设计的阶段，便着手将设备条件进行彻底地摸透，标准的流程大致是这样的。

1. 进行现场勘查以及需求确认，要清楚设备的尺寸，知晓设备的重量，知悉设备的重心，明确进出场路线，确定操作面，确定检修面，还要明确接口方向。

2. 针对深化设计以及荷载校核这两方面，要依据设备参数，还要结合平台使用人数，同时考虑附加管线荷载以及动荷载，进而完成结构计算，还要完成节点设计。

3. 钢构件的加工工作，以及防腐处理工作：依据图纸来进行加工，加工之物包括立柱，还有主梁，以及次梁，另外还有支撑，再者是连接板，此外有爬梯，还有栏杆，并且要做好喷砂工作，还要做好底漆工作，最后要做好面漆工作。

4. 现场测量放线：复核轴线、标高、设备基础尺寸和预埋件位置。

6. 于设备进行吊装就位操作时，要合理地去挑选吊装机械，谨慎确定吊点，精心规划吊装顺序，以此来防止设备遭受损坏，避免结构出现偏载情况。

7. 精准调整以及稳固固定，开展找平找正工作，实施二次固定操作，进行地脚螺栓紧固处理，开展垫板调整作业，还要进行必要的灌浆施工。

8. 施工配套与核复联动：查看设备跟管道、电缆桥架、风管、消防、操作平台，以及栏杆爬梯等系统有无冲突。

9. 进行验收以及试运行，其中需完成焊缝方面，完成螺栓方面，完成涂装方面，完成防腐方面，完成垂直度方面，完成水平度方面，完成标高方面，接着完成试运行复核。

四、项目落地时最核心的技术要点

安装钢结构设备，表面上看是安装方面的活儿，可实际上呢，它属于结构、工艺、设备以及安全这四个各自独立的系统相互交叉开展的工作。而真正容易出现问题的地方，一般都集中在接下来要说的这些环节之上句号隔开有标点符号。

1. 荷载不是只看设备自重

有些人员做方案之际，仅仅将目光聚焦于设备铭牌所标注的重量，这般行径委实属于典型的低估情形。实际上，还需要去考量动荷载这一因素，以及偏心荷载这一方面，同时也要顾及检修人员荷载这一要点，还有附属管道荷载这一情况，保温层重量同样不容忽视，介质变化也有待纳入考虑范畴，也不能遗漏偶发冲击这一状况。特别是针对于振动设备而言，要是平台的刚度欠缺足够程度，那么在后期的时候，要么就是出现晃的现象，要么就是产生裂的情况。

2. 设备基础与钢结构必须联动

某些项目之中，钢结构以及设备基础是由不一样的单位去负责的，而最终经常会出现的问题便是：基础的标高对不上，螺栓孔位偏差极大，设备口位与工艺接口相互冲突。较为靠谱的做法是将基础、钢结构还有设备布置进行统一的深化，而不是各自干各自的事情。

3. 精度控制决定后期省不省事

对于输送设备而言，安装精度非常关键，对于联动设备来说，安装精度极其重要，对于成套设备来讲，安装精度相当关键，对于带旋转部件的设备而言，安装精度十分重要。平台有水平度要求，设备存在中心线标准，法兰需要对口作业，地脚螺栓有垂直度规定，任何一个微小偏差，最终都有可能演变成振动现象，或者发展为磨损问题，又或者导致跑偏情况发生。

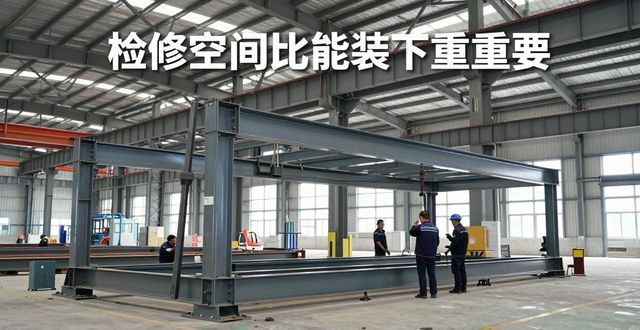

4. 检修空间比“能装下”更重要

不少项目于刚被安装之际，看上去显得颇为紧凑，然而，在实际运行半年过后，维修人员察觉到，滤芯无法被拿出来，检修门无法被打开，吊装点未被预留，而这些情况，才是最为昂贵的隐性成本。钢结构设备的安装，是必须要预留出操作空间以及拆装路径的。

5. 安全防护必须一体考虑

高于地面的平台，供人行走的走道，起到防护作用的栏杆，位于底部的踢脚板，用于攀爬的爬梯，可供检修的开口部位，具有防滑功能的板子，它们并非仅仅只是所谓的“附属件”，而是设备在漫长运行过程当中所必须具备的根本安全条件。要是少做其中任何一项，那么在后续阶段就极有可能产生数量众多的风险隐患。

五、钢结构设备安装的优点与局限

Pros（优点）

Cons（局限）

• 适应性强，适合改造项目和复杂设备布置。

• 前期深化设计要求高，算得不细后期就容易返工。

• 施工周期相对可控，工厂预制后现场拼装效率高。

• 对安装精度和现场协调能力要求高。

• 后期扩展方便，便于增加平台、支架或附属通道。

• 高空作业多，安全管理不能松。

• 与机电、管道、环保设备配合度高，工程综合性强。

• 若防腐、防火或减振处理不到位，后期维护压力会变大。

其实说白了，钢结构设备安装所具备的优势在于有着灵活性，有着高效性，有着可扩展性，然而其前提条件是，设计一端必须衔接顺畅，加工一端必须衔接顺畅，安装一端必须衔接顺畅。

六、影响钢结构设备安装成本的关键因素

许多的客户会提出这样的疑问：为何同样身为设备安装，存在着各异的安装，有的报价之间的差距会如此之大呢？答案是极为简单的，钢结构设备安装所依据的并非仅仅是“吨数”这单一的一个维度来进行定价，而是众多不同的变量相互叠加之后所形成的结果。

设备的重量，设备的尺寸，重量越重，尺寸越大，此种情况之下针对主结构的要求便越高，针对吊装方案的要求也就越高。

高空进行安装，这一行为，不仅会让吊装方面存在的困难程度有所增加，对于脚手成本、措施成本以及安全成本而言，同样一定会使其得到提升。

· 结构形式有门式框架，还有独立平台，另外有悬挑支架，以及多层设备平台，成本差异显著。

高强螺栓的连接方式，会影响报价，现场焊接的连接方式，会影响报价，二次加劲的连接方式，会影响报价，节点板复杂程度，也会影响报价。

对防腐与防火有着这样的要求，这里面包含普通油漆这一项，还有环氧体系这一项，另外有热浸锌这一项，以及防火涂层这一项，它们的成本跨度非常大。

现场具备怎样的条件呢，对于这儿是不是老厂进行改造，对于这儿是不是在不停产的情况下开展了施工，对于吊装场地是不是受到了限制，这些情况，都将会直接对人工以及措施费用产生影响。

所以，真正称得上专业的那种报价，可不是随随便便嘴上报个“每吨多少钱”就完事儿，而是要把图纸、设备清单、现场条件以及施工难度这些方面结合起来，进行综合的测算。

七、施工中最容易踩坑的几个问题

对于这部分内容嗯，我是建议，项目负责人，务必得认真去看。好多的工程出现延期情况，还有返工现象以及扯皮状况，基本上，都是没办法避开下面这几个坑的。

· 只看设备重量，不做综合荷载分析。

· 钢结构图纸和设备图纸脱节，现场靠切割和补板硬改。

吊装顺序未曾事先进行策划，使得设备发生进不去的情况，出现了转不过来的状况，造成了放不下去的结果。

· 忽视检修空间，安装完成后运维极其不便。

· 只关注主体，不重视栏杆、爬梯、走道和防滑措施。

· 焊接和高强螺栓质量控制不到位，留下长期隐患。

我个人向来都觉着，钢结构设备的安装，最怕的并非是“难”，反而是“认定为挺简单”。越被看轻的项目，后续越易于出现问题。

八、FAQ：钢结构设备安装常见问答

1. 钢结构设备安装和普通设备安装有什么区别？

常见设备的安装，更侧重于设备自身的就位，然而，钢结构设备的安装，着重突出支撑体系、平台组织、结构受力以及长期运行条件，其复杂程度，一般来讲，是更高的。

2. 钢结构平台一定要做荷载计算吗？

比如在存在振动情况时，比如有偏载现象时，比如多人进行检修工作时，又比如有附属管线设备时，若不做荷载校核的话，后期极易出现晃动状况，极易出现变形状况，甚至会出现安全方面的问题，这样的情况是要避免的。

3. 老厂房改造能做钢结构设备安装吗？

没问题，不过得先对原有结构承载力进行评估，还要评估空间净高，以及吊装条件，还有不停产施工限制。老厂改造相较于新建项目，更能考验经验。

4. 设备安装完成后为什么还会振动大？

也许是平台刚度欠缺的情况下，设备找正未达妥善状态，基础跟钢结构协同欠佳，又或者是设备本体的减振举措配置不完善。振动方面的问题一般而言是系统范畴的问题，并非一处的单点问题。

5. 钢结构设备安装项目如何避免返工？

重点有三项：前期的时候，要把深化设计做得细致入微，现场进行复测时，要做得精准无误，各个专业需提前展开协同。冲突解决得越早，成本就会越低。

假定将设备喻为工厂的“心脏”，那么钢结构设备安装便是给这般心脏予以稳定跳动的骨架以及支撑，它不但关联着设备可否安装上去，还关联着设备能否长久安全以及稳定且高效地运行，真是如此这般呢，可不是随便就说说的呀！

一套着实优良的钢结构设备安装方案，并非单纯的拼装，而是环绕着承载、安全、检修、工艺与后期运维开展的系统工程。能够于前期将这些问题思索透彻的人，其项目后期会更加节省费用、更加让人省心，并且扯皮的情况也会更少。
