建筑钢结构三维扫描：高精度检测与数字化升级，助力施工管控

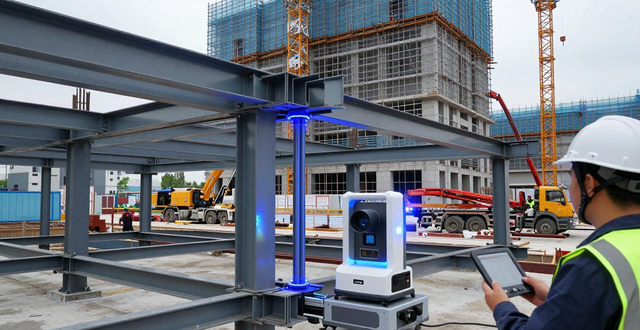

对于建筑钢结构三维扫描而言，会运用高精度三维激光扫描仪，针对钢柱、钢梁、桁架、节点等构件展开快速非接触式数据采集，进而获取完整高密度点云，以此精准还原钢结构空间位置与尺寸。之后通过点云与设计BIM模型进行比对分析，能够高效检测安装偏差、变形及拼接间隙，还能够及时发现施工误差与碰撞问题，从而为校正调整、精度验收提供数据支撑。工程施工效率与准确性得到大幅提升，对钢结构施工开展精细化管控予以助力，与此同时，完整数字化档案得以形成，推动钢结构工程前往数字化、智能化建造方向升级。

一、 全域高精度：从“抽检概率”到“全数验收”

关键节点的抽检，传统测量依靠全站仪、水准仪来进行，于大型复杂钢结构当中，像数万平米的展厅、数百根钢柱这类，抽检难以避免会出现盲区，个别遗漏的问题点有可能引发连锁返工情况。

每秒百万点速率，三维扫描获取目标区域所有构件表面三维坐标，实现毫米级全数采集，达成“全数测量、无死角覆盖”。

扫描数据，是真实物理世界的数字化映射，其数据客观可追溯，能够随时回溯复查，避免了人工读数误差还有人为选择性记录，进而为质量验收提供了客观依据。

实现有效捕捉累积而来的误差，于超长结构或者复杂曲面当中，单个构件是合格的，然而整体累计偏差却有着可能超限的情况。进行全数扫描能够精准识别出这种传统抽检难以发现的“渐变式”偏差，从源头去规避风险。

二、 逆向建模能力：实现“现实”与“设计”的无缝对齐

传统的施工逻辑乃是“按图施工”这个样子的，然而呢，现场的混凝土浇筑工作，还有预埋件施工这一情况，常常会出现那种没办法控制住的偏差状况，也正是该种偏差，以至于钢构件到达现场之后没办法用来安装，进而就需要在现场进行切割操作，还要进行扩孔作业，甚至有时候得返回工厂重新处理。

将被动适应转变为主动调整，三维扫描所构建出来的“逆向模型”，能够精准地反映出土建工作面以及预埋件的实际状态，钢构件能够依据这样的实际数据在工厂开展“定制化微调”，从而保证出厂构件同现场达成100%的匹配。

摒除理论同现实之间的脱节状况：把设计的BIM模型跟现场点云模型进行叠加比对，偏差清晰可见。这样的一种能力让施工单位在吊装之前便能够把控所有不利因素，预先制定应对方案，而不是在吊装之际被动地处理问题。

三、 虚拟预拼装：以算力换空间与时间

传统钢结构，为了确保其加工精度，常常需要在工厂开展实体预拼装，也就是把数段甚至数十段桁架，在地面搭建胎架来进行拼装，在确认无误之后，再进行拆分运输，这对于场地、吊装设备以及工期而言，都是巨大的消耗。

实现场地与机械成本的节省：借着虚拟预拼装，把实体场地里的拼装工作迁移到计算机当中，既不需要占用工厂堆场，又不需要租赁大型吊车进行反复吊运，特别契合城市核心区里场地狭窄的项目。

大幅压缩工期，省去了实体预拼装从搭设到拼装，再到拆解以及运输整个流程花费的时间，构件加工与虚拟验证能够并行进行，显著缩短了制作周期。

弯扭构件、大跨度异形桁架等这样的复杂结构，其唯一可行方案是，实体拼装时难度极高，并且精度难以保证，而虚拟预拼装则提供了精准、高效的验证手段。

四、 非接触式测量：破解高危与不可达点的测量难题

在钢结构进行安装的过程当中，测量人员常常需要去往高空攀爬，或者处于悬挑边缘之处，又或者深入到密集的管桁架内部去布设棱镜，其安全风险是比较高的，并且部分点位传统的仪器根本就没有办法进行架设。

为大幅降低安全风险，扫描作业于地面或者已完成的稳定结构之上开展，测量人员不必于高空未固定构件之上攀爬，如此便有效规避了高空坠落风险。

得到“没法测量”的数据：在管桁架相贯线处，在复杂节点交汇处，在钢柱顶板这类传统棱镜难以布设的部位，三维扫描能够直接获取其完整三维形态，这为复杂节点定位提供了数据基础。

五、 过程实时监测：从“结果验收”升级为“过程控制”

对传统安装验收模式来说，其流程是先完成安装，接着进行测量验收，之后才发现问题，最后再送去返工修正以解决，这是一种事后才进行纠偏的方式。一旦发现问题，那些已然完成安装的构件，很有可能已经对后续的工序产生了影响，而此时进行返工，所需要付出的代价是极为高昂的。

在进行安装操作的同时开展验证工作，每当完成一个区域的安装之后便可迅速实施扫描，能够实时去获取每一个构件的坐标，以及垂直度和标高相关数据。校正该项工作在后续构件开展安装操作之前就能够完成，以此来防止误差出现累积情况。

在大跨度结构支撑架卸载之前进行扫描，之后再次扫描，从而精确得到结构在卸载之后的实际沉降量以及变形量，以此来完成支撑卸载模拟验证。要是出现变形异常的情况，那么能够马上对原因展开分析，进而避免出现安全事故。

钢构造受温度作用明显，温度变形精准补偿，三维扫描可精准获取构件于不同温度之际的实际坐标，给合龙段预留缝隙、分段吊装定位供给精准的温度补偿依据。

六、 跨专业协同深化：从“各自为政”到“数据驱动协同”

位于建筑之中的钢结构，担当着类似“骨架”这样重要的角色，而幕墙、机电以及精装等专业，全都在其基础之上得以依附存在。在传统模式的情况之下，各个专业分别在自身的模型里进行深化工作，一直到现场安装这个阶段的时候，才发觉钢梁把部分风管挡住，并且就连幕墙用于连接的部件与钢柱的位置也产生了冲突。

给出真切的协同标准，把钢结构实测得出的点云模型当作标准，各个专业在这个基础之上开展深化设计，模型里的钢结构坐标并非是“理论值”，而是“未来实际安装完毕后的真切位置”，从根源上消除了因理论偏差造成的碰撞问题。

在施工之前，就能发现钢结构跟管线以及幕墙的冲突之处，提前对连接方式或者管线路径作出调整，防止出现现场开孔、切断钢梁这类危险作业，进而达成真正意义上的“零返工”，这就是前置解决硬碰撞。

七、 全生命周期价值延伸：一次投入，持续受益

三维扫描具备的价值，并非仅仅在施工安装阶段得以体现，其产出的成果能够朝着后续方向开展延伸，进而塑造出全生命周期所拥有的效益。

高精度实现竣工交付，最终经扫描而形成的点云模型，属于真实的竣工模型，其精度远远超过传统竣工图，能够作为建筑运维以及改造方面的可靠基础资料。

对于超高层、大跨度等重要性建筑而言，结构健康监测存在着基准情况，施工当时阶段的扫描数据在此情形下能够当作未来结构健康监测所需的初始状态基准，当建筑历经多年运营之后，借助再次扫描对比的方式，便可以精准地分析结构所产生的变形以及沉降情况。

数字化资产沉淀，项目从始至终的扫描数据，造就了完备的数字化档案，于质量追溯时，在结算审计里，以及法律纠纷当中，皆能够当作客观依据。

三维扫描于建筑钢结构安装里的核心价值，在于它搭建起一座连通 “数字设计” 和 “物理建造” 的桥梁，它让钢结构安装从传统的 “依据图纸施工、边做边改” 这一模式，转变为 “以实景数据驱动、预先控制在前面、一次就达成优良” 的精准建造方式，是达成钢结构装配式建筑高效、高质量落地的关键技术支持。
