系杆在钢结构中的作用及抗规对屋盖支撑的要求

系杆，它充当屋架上下弦的侧向支撑点，以此保证没有横向支撑情况的其他屋架的侧向稳定。它被分为刚性系杆与柔性系杆，其中，具有承受压力能力的是刚性系杆，而仅仅只能承受拉力的则是柔性系杆。

《抗规》：9.2.12 厂房的屋盖支撑：应符合下列要求:

4 屋盖纵向水平支撑的布置，尚应符合下列规定:

1)要是采用托架来支承屋盖横梁的那种屋盖结构，那就得沿着厂房单元的整个长度去设置纵向水平支撑。

2)针对于高低跨厂房而言，在低跨屋盖横梁端部支承的地方，需要沿着屋盖整体的长度去设置纵向水平支撑。

3)当纵向柱列的局部柱间运用托架去支承屋盖横梁时，应当沿着托架所在的柱间，并且向着其两侧，至少各自延伸一个柱间来设置屋盖纵向水平支撑。

4)当把沿结构单元全长的纵向水平支撑设置起来时，要与横向水平支撑一起形成封闭的水平支撑体系进行组合，多跨厂房屋盖上纵向水平支撑的间距不适合超过，两跨，不可以超过三跨，高跨和低跨最好按各自的标高组成相对独自的封闭支撑体系啊。

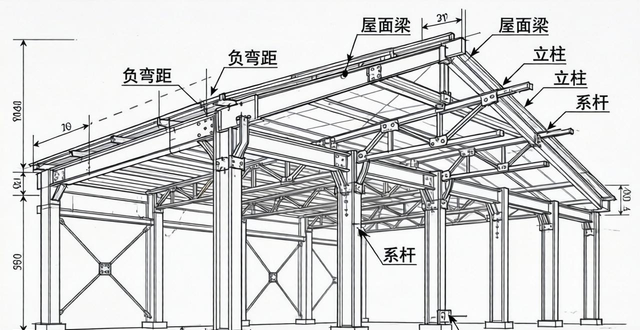

在门式刚架结构中的作用 ：

致使纵向水平力得以传递：把诸如风荷载、吊车纵向刹车力以及纵向地震力和其他类似的纵向水平力传递至柱子或者基础之处从而作出保障，让基于结构整体而进行受力方面的平衡得以实现。

削弱平面外计算长度，将其用作侧向支撑点，缩减主要刚构梁或者柱的平面外计算长度，降低截面尺寸所需条件，提升结构经济性。

确保稳定性：避免屋面梁、柱于平面外出现屈曲失稳状况，特别是在负弯矩区域，借助给予侧向约束加大结构整体稳定性。

在柱顶添加一根通长的刚性系杆，以此来保证结构的纵向侧力，系杆会传递纵向水平力，在增强房屋整体刚度方面起到压杆作用，它与支撑相互合作，进而形成纵向传力体系，并把纵向的风荷载和地震作用等可靠地传到基础，柱子的平面外稳定也能够用系杆来予以解决，刚性系杆所承受的轴力极小，单根柱的第一道刚性系杆承受的轴力，大约等同于柱轴力的2%左右。

在轻钢屋面或大空间结构中的作用：

加大纵向全面稳固性：于光伏棚、简易仓库这般大空间之结构里，系杆能够衔接柱又或者檩条，借此构成空间桁架体系，强化结构纵向全面稳固性，避免结构于风荷载或者地震作用之时出现整体倾覆或者变形。

分担荷载，它会跟檩条协同工作，还会跟斜撑等构件协同工作，进而分担屋面的负载，以此来优化结构的受力分布情况，最终提高结构的承载能力。

屋面水平支撑与之形成几何不变体系，柱间支撑也与之形成几何不变体系，二者还有共同之处，那就是共同对建筑的稳定性起到保证作用。

处在系杆拱桥里的作用，用以平衡拱肋水平推力，系杆，也就是系梁，水平安置在两侧拱脚之间，借由自身轴力平衡拱肋生成的巨大水平推力，致使桥梁下部结构仅仅承受竖向压力，防止对基础产生水平推力，形成整体受力体系，同拱肋、吊杆等构件一起构成系杆拱桥的受力体系，保障桥梁在竖向荷载以及水平力作用下维持稳定且正常工作。
