钢结构桥梁优势显著，制造涵盖多环节，设计等工序很关键

第一章 前言

以钢材作为主要承重材料的钢结构桥梁，借助工厂化制造，通过模块化装配，再经专业化焊接，从而形成整体受力结构，它可是现代交通基础设施中的核心形式之一。伴随着我国交通强国战略的推进，以及大跨度桥梁建设需求的增长，钢结构桥梁依靠其突出优势，像是自重轻、强度高、工业化程度高、施工周期短、抗震性能十分优良、可回收再利用等，在跨江跨海大桥、城市高架、高速铁路桥梁等诸多领域得到广泛应用，已然成为桥梁工程现代化、绿色化、工业化极为重要的标志。从材料层面来讲，桥梁所使用的钢材，是以Q345q、Q390q、Q420q等这类桥梁专用的低合金高强度钢作为主要材料的，其材质呈现均匀状态，力学性能较为稳定，能够精确地匹配结构设计的受力模型，进而为桥梁安全服役提供基础保障；从建造模式方面来看，钢结构桥梁打破了传统混凝土桥梁现场浇筑所存在的局限，形成了一种“工厂预制、现场装配”的工业化建造体系，这一体系契合了当前建筑业转型升级以及绿色低碳发展的核心要求。

钢结构桥梁制造乃是一项需全面考量诸多环节的系统工程，它包含了设计这一环节，还有零部件加工环节，再者是装配环节，紧接着是焊接环节，随后是防腐处理，再接着是检测，最后还有运输安装环节等整个流程，在这些环节当中，设计、装配、焊接这三大具有关键重要性的工序分别直接对桥梁的结构安全起到决定性作用，对其按预期具有的使用寿命产生决定性影响，并关乎着施工效率以及所能带来的经济效益。源头是制造的设计，决定其结构形式、受力体系、材料选型以及工艺路径，是保障桥梁功能与安全的前提；关键是构件组合成型的装配，通过精准定位、拼接以及固定，达成构件从散件到整体的转化，直接影响结构尺寸精度与受力均匀性；工艺是钢结构的核心焊接，通过冶金结合达成构件一体化，连接质量直接关乎桥梁的承载能力、抗疲劳性能以及耐久性。三大工序紧密相连、相互制约，任何一个环节的缺陷都会传导至后续工序，甚至影响桥梁整体安全。

现今，在我国，钢结构桥梁制造技术达成了跨越式发展，数控切割这一技术，机器人焊接这一技术，三维建模这一技术，BIM技术，智能检测等先进技术被广泛运用，制造精度得以大幅提升，质量管控水平也大幅提升，大跨度钢箱梁的制造能力达到国际先进水平，钢桁梁的制造能力达到国际先进水平，组合结构桥梁的制造能力达到国际先进水平。但是与此同时，该行业依旧面临着许多挑战，设计阶段有着这样一些状况，结构优化不够充分，细节方面构思不周全，和制造工艺相脱节等情况；装配阶段因为场地、设备以及人员等因素的影响，容易出现尺寸方面的偏差，还有累积误差；焊接阶段容易产生热变形、残余应力、裂纹以及气孔等缺陷，针对低温、厚板以及复杂节点的焊接质量进行控制难度极大。除此之外，钢结构耐腐蚀性、耐火性存在不足，以及制造过程当中的能耗、环保问题，也都成为行业发展需要去攻克的重点。

本文基于钢结构桥梁制造的实际状况，将前言、设计、装配、焊接作为核心章节，系统地阐明各作业工序的核心要点、工艺特性，着重剖析它们各自的长处与劣势，结合行业规范以及工程实践，给出具有针对性的优化提议。经由对制造整个流程关键环节的深入剖析，明确各工序的质量把控要点，为提高钢结构桥梁制造水准、保障桥梁安全持久、推动行业技术进步提供理论方面的参考以及实践方面的指导，助力我国钢结构桥梁建造朝着智能化、标准化、绿色化方向实现高品质发展给予推动力。

第二章 钢结构桥梁设计：核心内容与优弊分析

钢结构桥梁设计，是制造全过程的龙头环节，它要依据桥梁的使用功能，跨径，荷载等级，地质条件，环境特征等因素，经由结构选型，受力计算，材料选型，节点设计，工艺设计，造就出完整的设计图纸与技术文件，以此来指导后续的制造，安装与运维。设计工作依照“安全、适用、经济、美观、耐久”这些基本的原则来开展，它包含总体设计、结构设计、细部设计、制造工艺设计、防腐防火设计、抗震抗风设计等方面的内容，它属于保障桥梁质量的第一道重要关口，它能够直接决定制造的可行性、经济性以及安全性。

五个方面体现出钢结构桥梁设计的核心优势，第一在于结构优化方面，其空间大，轻量化效果显著，钢材具备强度高以及弹性模量高的特性，设计能够借助力学模型精准计算，据此对截面形式、构件布置以及受力体系予以优化，在达成承载要求的条件下最大程度减轻自重，相较于同跨径的混凝土桥梁，钢结构桥梁的自重能够降低40%至60%，极大减少下部结构工程量，降低基础造价，特别适用于大跨径桥梁、软土地基桥梁以及城市高架桥梁，第二是工业化适配性方面，其适配性强，便于进行工厂化制造。对桥梁进行剖析时能够看得出，设计可适用模块化、标准化设计理念，把桥梁划分成相当多的标准节段、标准构件，清晰地确定构件尺寸、连接方式、加工精度，使这些构件适合工厂数控加工、自动化生产，达成构件批量制造目的，有效地提升生产效率，确保构件质量一致性。第三，受力精确明晰，计算精度非常高。钢材质地均匀，且各向同性，契合结构力学计算假定，而设计能够借助有限元分析、BIM建模等技术，精确模拟桥梁在恒载、活载、风载、地震荷载等作用时的受力状态，精准判定构件尺寸、焊缝规格、螺栓等级，防止材料浪费以及结构安全隐患。第四，造型灵活，针对景观的适配性良好。钢结构可塑性突出，设计可达成曲线、异形、大跨度等复杂结构形式，冲破混凝土结构的造型限制，兼顾桥梁的功能性与景观性，适配城市地标、旅游景区等特殊场景需求。第一，全生命周期设计理念成熟，现代设计能够综合考量制造、安装、运维、拆除的全流程，对节点构造、防腐体系、检修通道予以优化，从而降低后期维护成本，延长桥梁使用寿命，达成全生命周期效益最大化。

钢结构桥梁设计的主要弊端同样显著，变成制造与运维的潜在风险之处。其一，设计难度大，对技术要求严格。钢结构桥梁关联结构力学、材料力学、焊接工程、制造工艺等多学科知识，大跨度、异形结构要开展复杂的静动力计算、抗疲劳设计、抗风抗震设计，设计人员得拥有扎实的专业能力与丰富的工程经验，不然容易出现结构受力不合理、节点设计有缺陷等情况。其二，细节设计容易遗漏，影响制造与安全。设计当中要是对构件加工精度、装配间隙、焊接坡口、变形补偿等这些细节予以忽视，那么就会致使在制造过程里构件没办法进行拼接，焊接难度会增大，尺寸偏差会超出标准；与此同时，应力集中区域、截面过渡处、连接节点的细节设计存在不足，很容易引发结构疲劳开裂，从而把桥梁耐久性降低。第三点，设计和制造工艺相互脱节，落地性较差。有部分设计，仅仅只是关注结构受力这边，却压根就没有充分去考虑工厂制造的能力，还有设备条件，以及运输方面的限制，包括现场安装的条件，最终致使设计方案变得过于复杂，构件加工难度很大，运输的时候超出限制，现场装配也困难重重，进而增加制造成本以及施工风险。第四点呢，是材料与环境适配性设计存在不足。钢结构耐腐蚀性比较差，要是在设计当中没有依据海洋、酸雨、工业污染等环境条件来挑选合适的防腐体系、防腐材料，又或者没有完善排水、防水构造，很容易导致钢材锈蚀，从而缩短使用寿命；与此同时，耐火设计不足会让桥梁的防火安全性能降低。首先，是第五点，成本控制存在着较大的难度。钢结构材料的单价要高于混凝土，要是在设计当中过度地去追求轻量化或者是复杂的造型，而且没有对用钢量进行合理的优化，那么就会致使钢材消耗过多，进而使得制造成本急剧飙升，最终影响到项目的经济性。

为了避免设计方面不理想的状况，要加强整个流程的设计管理控制：其一，实行一体化设计，将结构设计、制造工艺、安装方案结合起来，保障设计与制造、安装之间没有缝隙地连接；其二，细致地进行细节设计，着重对节点构造、焊接坡口、装配公差、变形补偿加以改进，清楚制造精度的要求；其三，运用数字化技术，依靠BIM、有限元分析软件，达成三维可视化设计、受力模拟、碰撞检测，预先避开设计上的问题；其四，加强环境适配设计，依据服务环境制定防腐、防火、抗冻方案，提高结构的耐久性；其五，兼顾安全与经济，在符合安全要求的条件下，优化结构形式，合理把控用钢量，达成全生命周期成本最优。设计阶段做到精准把控，这能够从源头消除制造方面存在的隐患，进而为后续的装配工序奠定下坚实基础，同时也为后续的焊接工序奠定坚实基础。

第三章 钢结构桥梁装配：工艺特点与优弊分析

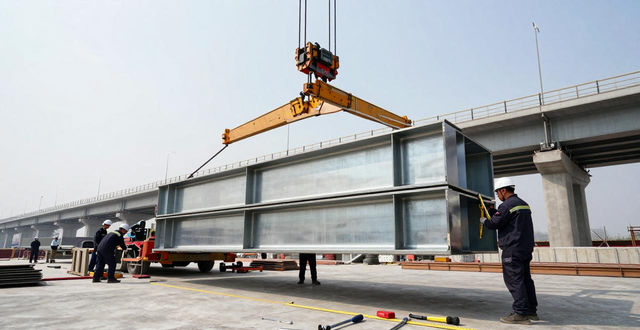

是把在工厂加工好的钢板、型钢、节点板等零部件，依照设计图纸要求来做定位、拼接、组对、固定，进而形成梁段、节段或者整体结构的工艺过程，这是连接零部件加工与焊接的核心环节，钢结构桥梁装配就是如此，装配工序包含胎架制作、零部件清理、划线定位、组对拼接、临时固定、尺寸检测等步骤，它分为工厂内装配与现场装配两种形式，工厂内装配是在标准化胎架上完成的，精度高且环境可控，现场装配主要是节段拼接、整体合龙，受场地、天气影响比较大。在某种程度情形下，装配质量对结构尺寸精度、受力方面的均匀性有着直接决定性作用，它是保障焊接质量以及桥梁整体线形的要害关键所在。

钢结构桥梁装配具备的极为核心且突出的优势相当不得了。其一，因工厂化装配所拥有的精度极高的特性，致使质量完全能够得到有效把控。工厂当中配备了专门用于放置构件的胎架、具备数控定位功能的设备以及三维测量仪器，装配所处的环境呈现出稳定状态，借此能够达成构件的精确摆放位置，尺寸方面的误差被控制在毫米尺度范围之内，成功规避了现场施工时的环境所形成的干扰，绝对保证构件的线形、间距、角度契合设计给出的要求，从而给焊接创造出稳健的作业条件。其二，模块化装配拥有效率超高的特质，能够使工期得以缩短。实行模块化、节段化装配模式，在工厂内多工序同时开展作业，批量达成构件组对，现场仅仅需要展开节段拼接安装，和传统混凝土现浇施工相比较，工期能够缩短百分之三十到百分之五十，特别适宜工期紧迫的城市桥梁、跨江大桥项目。再者，装配工艺灵动，适配性突出。能够依据桥梁的结构形式（涵盖钢箱梁、钢桁梁、组合梁）、构件的尺寸大小、运输方面的条件，去挑选散件装配、节段装配、整体装配等一系列工艺，这不但能够满足大跨度桥梁的分段制造方面的需求，而且也能够适配小型桥梁的整体预制方面的需求，其工艺的适应性是较为广泛的。第四，其临时固定十分可靠，能够降低焊接变形。在装配的过程当中借助夹具、码板、临时支撑针对构件实施刚性固定，能够对焊接过程中的热变形进行有效约束，减少构件出现扭曲、弯曲、收缩等相关缺陷，保障结构尺寸的稳定，提升焊接的质量。第五，具备节能环保，实现绿色施工。工厂进行装配，不存在现场浇筑所带来的混凝土污染，也不存在噪音污染，钢材能够回收利用，施工产生的废料很少，这与绿色建筑、低碳施工的发展理念相契合；现场进行装配，可减少高空作业、湿作业，降低施工安全方面的风险。

钢结构桥梁装配存在的主要弊端同样不可被忽视，这会对制造质量以及施工效率直接产生影响。其一，对于胎架与设备有着较高要求，成本投入巨大。高精度装配需要定制专用胎架、数控定位设备、三维检测仪器，并且胎架制作要进行精准找平、加固，这使得设备采购与维护成本高昂；大型构件装配需要大型起重设备，从而增加项目投入。其二，累积误差难以消除，进而影响整体精度。在装配进程当中，零部件加工所呈现的误差，定位时出现的误差，拼接间隙方面产生的误差，会一步步地累积起来，要是检测的时候不够及时，调整那里又未达恰如其分的程度，就会致使节段的线形出现偏差、接口发生错位，致使现场没办法实现合龙，进而返工所需的成本颇为高昂。第三，现场进行装配的时候，受到环境的限制作用极大。现场装配会受到天气状况（大风、雨雪、低温）、场地条件、与交通相关等诸多因素的影响，在露天开展作业时，精度很难确保得以保障，遇到恶劣天气就得停工，从而延误了施工的进度；在高空开展装配作业时，风险程度较高，对于人员操作技能有着颇为严格的要求。第四，从事装配工作的人员技能水平，会对质量造成影响。在装配时，需要人工来做划线的操作，还要进行定位，接着组对，人员的操作经验以及责任心，会对装配精度产生直接影响，若是技能不足，容易出现定位偏差的情况，间隙也会不均，临时固定还不牢固等问题，进而引发后续焊接缺陷。第五点，大型构件运输跟装配协调起来难度很大。大跨度桥梁的节段尺寸大，重量也大，在运输过程中容易产生变形，现场装配时需要精准吊装，还要对位，要多工序、多工种协同作业，要是协调不当，容易出现安全事故以及质量问题。

面向装配方面存在的弊端，得采取精细且优化的管控办法：其一，制作胎架要标准化，选用那种具备可调、通用特性的胎架，精确把控胎架的线形以及平整度，以此来降低胎架出现的误差；其二，在整个过程里都要对尺寸搞好检测工作，借助三维激光扫描、全站仪等相关设备，针对装配的整个流程实时展开检测，及时依照情况去调整误差，避免出现累积偏差的情况；其三，要优化装配工艺，遵循“先整体后局部、先主后次、对称装配”这样的原则，合理地安排好装配的先后顺序，达到减少变形的目标；其四，通过强化对人员的培训，提高装配人员所拥有的技能水准以及质量方面的意识，规范操作时的具体流程；其五，要妥善做好运输以及现场防护工作，大型构件运输的时候采用专用托架这种方式，在现场进行装配的时候做好防风、防雨以及找平措施，保障装配的精度以及施工的安全。借助科学的管控方式，能够在最大程度上展现装配工艺所具备的优势，进而为焊接这一工序营造出优良的条件。

第四章 钢结构桥梁焊接：工艺特性与优弊分析

在钢结构桥梁里，焊接属于核心连接工艺，采用加热、加压或者两者同时使用的方式，能让分开的钢材构件达成原子间冶金结合，进而形成永久性连接，它还是保障钢结构整体受力以及承载能力的关键工序。桥梁焊接常用工艺有埋弧焊，有二氧化碳气体保护焊，有手工电弧焊，还有电渣焊等，这些工艺适用于不同板厚、接头形式和作业场景，焊接质量直接决定桥梁的强度，决定桥梁的刚度，决定桥梁的抗疲劳性能，决定桥梁的抗震性能以及使用寿命，它是钢结构桥梁制造中质量管控的最为重要之处。

钢结构桥梁焊接具备的核心优势是无法被替代的，其一，它连接强度高，并且整体性良好，焊接达成了冶金结合，接头强度能够接近或者达到母材强度，传力路线直接且连续，能够有效地传递弯矩、剪力以及轴力，使得钢结构形成整体受力体系，相较于螺栓连接、铆接，其结构刚度更大，承载能力更为稳定，适配大跨度、重载桥梁自身所需要承受的压力与重量，其二，它构造简单，又节省材料。焊接的时候，无需在构件之上钻孔，不会削弱构件截面的情况出现，使得材料利用率变得很高；并且无需螺栓、铆钉这类连接件，能够减少配件用量，进而降低结构的自重，还能简化节点构造，以此来提升结构美观性。第三，工艺具备很强的适应性，施工方面十分灵活。能够适配不同的材质、板厚、接头形式（对接、角接、T型接、搭接），既可以实现工厂内自动化、机械化的焊接，又能够进行现场的手工焊接、半自动化焊接；能够完成平面、立面、曲面等复杂位置的焊接，适配异形桥梁、复杂节点的连接需求。第四，密封性能良好。焊接接头的连续性良好，不存在孔隙以及缝隙，拥有优良的水密性和气密性，适用于钢箱梁、钢桁梁等这类需要防水、防腐的结构，能够减少外界介质对钢材的侵蚀。第五，自动化程度很高，效率得以提升。伴随机器人焊接、智能焊接技术的运用，在工厂内能够实现长焊缝、直焊缝的自动化焊接，熔敷效率高且质量稳定，相较于手工焊接，生产效率提升了3至5倍，还降低了人工成本。

行业长期面临技术难题，钢结构桥梁焊接的主要弊端直接影响结构安全，其一，焊接热变形与残余应力难以避免，焊接时在局部高温加热、冷却的过程中会使构件产生不均匀膨胀收缩引发热变形使得桥梁弯曲、扭曲、角变形导致结构尺寸偏差，同时焊接接头区域产生残余拉应力降低结构抗疲劳性能、抗脆断性能残余应力过大易引发构件开裂，其二，焊接缺陷易产生质量控制难度大。焊接时，会受到工艺参数、材料、环境以及人员的影响，容易出现裂纹、气孔、夹渣、未焊透、未熔合、咬边等缺陷，这些缺陷会变成应力集中点，在荷载作用下迅速扩展，进而引发结构破坏；厚板焊接、低温焊接、异种钢焊接的缺陷控制难度更高。第三，焊接接头性能会弱化。焊接热循环会让接头热影响区晶粒变得粗大、硬度升高、塑性韧性降低，出现脆化现象，在低温环境下容易发生冷脆断裂，影响桥梁的低温服役性能；高强度桥梁钢的焊接接头性能匹配难度更大。第四，对于人员有着极为严格的要求，对于环境要求同样十分严苛。手工焊接以及半自动化焊接，其质量依赖于焊工的技能水平，要是存在无证上岗的情况，或者操作不符合规范，就会直接致使焊接出现缺陷；现场焊接会受到大风、雨雪、低温以及湿度等因素的影响，气体保护焊很容易出现保护不良的状况，进而引发气孔缺陷，在低温环境之下还需要进行预热以及缓冷操作，这无疑增加了施工的难度。第五，焊接检测以及修复所需的成本是比较高的。对重要焊缝而言，要开展外观检测，还要进行超声波探伤，以及X射线探伤，还有磁粉探伤等无损检测，其检测设备价格高昂，并且流程繁杂；对于存在缺陷的焊缝，修复时需要进行打磨，之后补焊，补焊后再重新检测，这既耗费时间又耗费人力，还会增加制造成本，要是修复得不恰当，就会留下安全方面的隐患。

要化解焊接所存在的弊端，就需要去实施全流程的质量管控：其中一点是，要规范焊接工艺，得提前开展焊接工艺评定也就是PQR，还要编制焊接工艺规程即WPS，清晰明白焊接材料、电流、电压、速度、预热温度、层间温度等参数，以此确保工艺是符合规定的；另一点是控制焊接变形，要采用对称施焊、分段施焊、逆向施焊、刚性固定、预变形补偿等工艺手法，从而减少热变形，在焊后借助矫正来消除残余变形；再一点是消除残余应力，需采用整体热处理、局部加热、振动时效等办法，以此降低残余应力，进而提升接头性能；还有一点是强化焊接过程的管控，要做好焊前清理、预热工作，在焊中进行保护、监控，焊后做好缓冷、保温，避免缺陷产生；再有一点是严格检测与修复，要执行三级质检的制度，对于有缺陷的焊缝及时进行修复，修复之后重新检测，保证焊接质量能够达标；最后一点是提升人员技能，焊工要持证上岗，并且定期进行培训考核，规范操作行为。经过科学的管控方式，能够把焊接缺陷降至最低限度，从而让焊接工艺的优势得以充分发挥，进而保障钢结构桥梁的连接质量以及结构安全。
