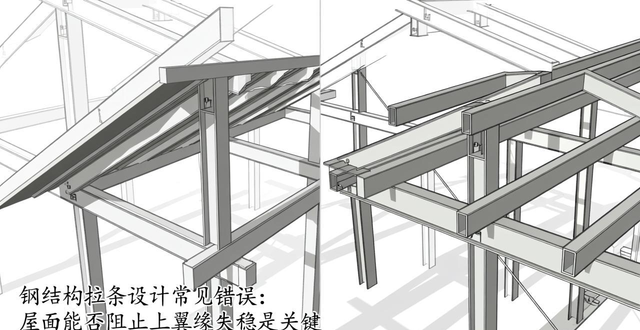

钢结构檩条设计常见错误：屋面能否阻止上翼缘失稳是关键

iGOUJG

概述

对于钢结构檩条设计，不少人运用工具箱进行计算，然而他们欠缺基本概念，且不理解原理，故而常见错误也颇为众多。

本文会对檩条的设计参数予以介绍，并且还会提及常见的错误，具体而言强烈推荐上述所讲的视频，要是写相关内容会存在遗漏。

有这样一个情况：在此之前，借助deepseek这个工具生成了一篇文章，它把那些错误的内容说得仿佛特别有说道理，还给出了具体的数据以及出处，啰啰嗦嗦讲了一堆看似挺有道理但实际上没什么实质意义的话。就如同上一篇关于圆钢管的选择的内容，初次尝试却结果糟糕透顶。在全民AI的时代背景下，分辨事情真相真伪比所掌握的知识显得更为关键重要。从这一篇开始，还是由我自己亲自来进行创作撰写。

主要参数及常见错误

屋面具备阻止檩条上翼缘侧向失稳的能力，有些软件是默认勾选此项的，然而实际的具体情形却是不应当进行勾选，要是依照默认设置，会偏向于不安全这边，对于墙梁来讲也是同一个涉及翼缘的道理，只是墙梁通常能够满足相应条件。

什么时候可以选择：需要同时满足以下三个条件。

①屋面板与檩条采用自攻螺钉等直接牢固连接。

②板材具备足够的刚度，比如说，压型钢板的基板厚度要大于 0.5mm，以往的规范对此要求更为严格，到如今无需再予以考虑。

③ 屋面板之间有缝合钉连接成整体蒙皮结构.

由于咬合式连接，不能完全约束檩条位移，也不能完全约束檩条扭转，直立锁边连接同样如此，扣合式连接也一样且无法完全这样做，所以不应勾选。

外板所用的是借助自攻螺钉同檩条直接相连的方式，这种方式对防水而言十分不利，一般在雨水较多的地方是不会用这种做法的，所以得特别留意，要予以特别的注意。

可能出现的后果是，要是参数错误选择，当着檩条在上边的翼缘承受压力（像是风产生的吸力或者活动荷载）的状况下，它就有可能产生侧向方向的失稳情况。

如何应对：在进行设计期间，务必要去核查屋面板的连接形式以及材质，只有保证能够满足约束条件的情况下，才可以进行勾选这一操作。

2、构造确保下翼缘风吸力发挥作用时的稳定：有人觉得设置了下层拉条或者双层拉条，便能够进行选择，可这是不正确的。还有人觉得，只要呈现为“双板 + 棉”的屋面就能够进行选择，这同样是不正确的。为何不正确？详细解释可见“爱构建筑结构设计”视频号相关视频的阐述。

甚么时分能够挑选，在那种状况下，当檩条大概墙梁下（内）冀缘存在内衬板而且接纳自攻螺钉间接毗连时，有那种状况。关于屋里板有内板但其实不间接与檩条下翼缘相连的，这类状况是不克不及挑选的，对此要出格留意。像以下图所示的做法，这类状况便不克不及挑选该参数。

另外，这个参数是否选择，还和拉条设置的形式有关。

3、拉条能不能对上下翼缘起到约束作用呢：有些人觉得倘若屋面板能够对檩条翼缘的位移以及扭转实施约束，那么就用不着设置了，可这种想法是不对的。

何时进行设置，上层拉条通常而言都是需要予以设置的，其缘由在视频当中是有相关讲解予以说明的，下层拉条在那种内衬板能够对下翼缘形成约束的情形之下，是能够不进行设置的。

专为结构设计所存在的微信群，烦请通过扫描二维码的方式添加iGOU结构设计顾问，其微信号乃是iGOUJGSJ。

选C还是Z

通常状况下，当运用简支檩条之际会采用C型，而在使用连续檩条之时则采用Z型。要是檩条的跨度超过6m，且荷载比较大的情形下，选用Z型连续檩条的用钢量相较于简支C型檩条更为节省，不过简支连接相对简单，施工颇为便利，连续则存有搭接长度不小于10%的情况，施工较为复杂，需要综合加以思量。

通常来讲，我们给予的建议是这样的，当跨度小于或者等于6米这个范围的时候，那就采用简支C型檩条；而要是跨度大于6米的情况下，那就采用连续Z型檩条。

视频讲解当中，其他参数的详情，这里就不再展开讨论了，感兴趣的人员能够在留言区展开有关的讨论。
